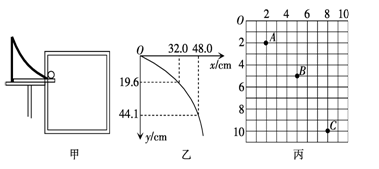

2、实验题  图甲是“研究平抛物体的运动”的实验装置图．
(1)图乙是正确实验取得的数据，其中O为抛出点，则此小球做平抛运动的初速度为______________m/s（取g="9.8" m/s2）．
(2)在另一次实验中将白纸换成方格纸，每小格的边长L＝5 cm，通过实验，记录了小球在运动途中的三个位置，如图丙所示，则该小球做平抛运动的初速度为_______m/s；B点的竖直分速度为________m/s（取g="10" m/s2）．

3、实验题  在某次实验中利用打点计时器打出的一条纸带如图所示。A、B、C、D、E、F是该同学在纸带上选取的六个计数点，其中计数点间还有若干个点未标出，设相邻两个计数点间的时间间隔为T。该同学用刻度尺测出AC间的距离为，BD间的距离为，则打B点时小车运动的速度?，小车运动的加速度?。

4、实验题  为了测量玩具遥控汽车的额定功率，某学习小组用天平测出小车质量为0.5 kg，小车的最大速度由打点计时器打出的纸带来测量(如图所示)。主要实验步骤有：
A. 给小车尾部系一条长纸带并让纸带穿过打点计时器；
B. 接通打点计时器电源(电源频率50 Hz)，使小车以额定功率沿水平地面直线加速到最大速度，继续运行 一段时间后关闭小车发动机，使其沿地面直线向前滑行直至停止；
C. 学习小组分析后选择了认为符合要求的一段纸带，从某点开始每5个连续点标为一个记数点，并将表示每两个相邻记数点间距离的字母和测量数据在纸带上做了记录。（所有结果均保留2位有效数字）

① 相邻两记数点间的时间间隔T = ______s，由纸带知遥控汽车的最大速度为=_________m/s；
② 实验小组在计算关闭发动机后的遥控汽车滑行过程的加速度时，选择了纸带上后5段数据，经过分析又舍掉了一段不合理数据。请你判断哪段数据不合理_________ (用字母表示)，舍掉了不合理数据后加速度的计算表达式为="_________" (请用时间间隔T及纸带上表示记数点间距离的字母表示)，计算出的加速度大小为______m/s2；
③ 遥控汽车滑行过程的阻力大小为=_________N，其额定功率=_________W。

5、实验题  （20分）
（1）（6分）从下图中读出球的直径是?mm。

（2）（14分）有一个量程为3V的电压表，代号为④，经过初步粗测其内阻大约为3kn，现在的任务是：测出该电压表内阻的精确值。现在实验室可提供的器材有：
①取值范围为0．1Ω到9999．9Ω，最大电流为0．1A，代号为Ra的电阻箱一台；
②最大电阻为1000Ω最大电流为0.2A，代号为尺Rb的滑动变阻器一个；
③开路电压约为5V、内阻可忽略不计的电源一个，代号为E；
④代号为K的电键一个；
⑤供连接用的导线若干条。
要求：（a）在这些器材中，适当选择有用的器材，设计一个简便易行的测量电路，画出电路图并标出所用器材的代号。
（b）列出测量步骤：并写出计算电压表内阻的最终表达式。
