1、填空题  为了研究一个“2.5V?0.2W”小灯泡的伏安特性，现有4V蓄电池1只，电键1个，导线若干，其他可选择的器材如下：?
A．量程为0-3A，内阻约为0.025Ω的电流表1只；?
B．量程为0-0.6A，内阻约为0.2Ω的电流表1只；?
C．量程为0-100mA，内阻约为5Ω的电流表1只；?
D．量程为0-3V，内阻约为10kΩ的电压表1只；?
E．量程为0-15V，内阻约为50kΩ的电压表1只；?
F．额定电流为1A，阻值为0-5Ω的滑动变阻器1只．?
（1）要正确完成这个实验，电流表应选?，电压表应选?（选填相应器材的代号）
（2）在线框内画出实验的电路原理图．

参考答案：

（1）因为灯泡的额定电压为2.5V，所以电压表的量程选择0-3V，灯泡的额定电流I=PU=0.22.5A=0.08A，所以电流表的量程选择0-100mA，故选C、D．
（2）由于电压电流需从零开始测起，所以滑动变阻器采用分压式接法，正常工作时灯泡的电阻R=U2P=2．520.2Ω=31.25Ω．远小于电压表的内阻，属于小电阻，电流表采用外接法．电路图如图所示．
故答案为：（1）C；?D?（2）实验电路图如图所示，变阻器采用分压式接法，电流表应采用外接法?．

本题解析：

本题难度：一般

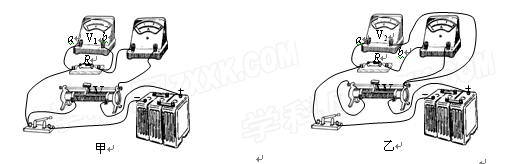

2、简答题  （6分）如图所示电路为用电流表和电压表测未知电路R的两种实验电路，甲、乙两图中各同种仪器对应的规格都相同。电压表的量程为10V、内电阻RV约为15 kΩ，电流表量程为100mA、内电阻约为50Ω，待测电阻R约为100Ω，滑动变阻器的最大阻值为20Ω、最大允许电流0.5A，电池的电动势E=10V，内阻可忽略。

（1）请在答题卡内对应位置的虚线框内分别画出这两个实验电路对应的电路图。
（2）关于这两个电路下列说法中正确的是
A．乙图中电压表的b接线柱为负接线柱
B．为了使待测电阻两端电压有较大的变化范围，滑动变阻器按甲图所示的接法较为合理
C．为了减小由于电表内电阻对测量的影响，电流表按乙图所示的接法较为合理
D．若用甲图进行测量，闭合开关前，滑动变阻器的滑动头应调至最左端

参考答案：（1）电路图如下（2）BD

本题解析：（1）实物图转化电路图，甲图中电流表外接，滑动变阻器为分压式，乙图中，滑动变阻器为限流式，电流表为内接，电路图见答案（2）乙图中，电压表并联在电路中， b接线柱接的是电源正极，应该是正接线柱，选项A错。甲图中的分压式接入法，使得待测电路电压可以从0开始调节，范围较大，而乙图限流式，电压并不能从0开始调节选项B对。根据待测电阻，即大内偏大小外偏小，电流表选择外接法如甲图，选项C错。若选择甲图测量，为保护电路，一开始应该让电压表等于0，即待测电阻被短路，滑动变阻器的滑片移动到最左端，选项D对。

本题难度：一般

3、实验题

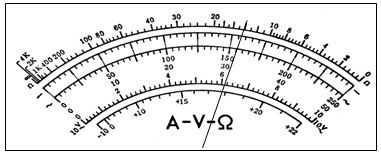

小题1:用多用电表的欧姆挡的“×10Ω”挡测量一个电阻的阻值，发现表的指针偏转角度极小，为了准确测定该电阻的阻值，正确的判断和做法是：? (? )
A．这个电阻的阻值肯定也是极小的
B．应把选择开关换到“×100Ω”挡，重新进行欧姆调零后再测量
C．应把选择开关换到“×1Ω”挡，重新进行欧姆调零后再测量
D．为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，使表笔与待测电阻接触良好
