1、简答题  （1）如图所示为“描绘电场的等势线”的实验装置，其中ab处的电源应选用6V的______电源（选填“交流”或“直流”），电表X则选用量程适当，零刻度在刻度盘______（选填“左侧”“右侧”或“中央”）的灵敏电流计．
（2）如果以c、d两个电极的连线为x轴，以c、d连线的中垂线为y轴，并将一个探针固定置于y轴上的某一点，合上开关S，而将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中，则电表X的指针与零刻度夹角的变化情况是：______
A．逐渐增大
B．逐渐减小
C．先变大后变小
D．先变小后变大．

参考答案：（1）本实验的原理是利用恒定电流场模拟静电场，所以应选用6V的直流电源．要描绘等势线，必须找到等势点，而两个等势点间电势差为零，通过电流计的电流为零，由于电流计两个表笔处电势不同时，电流计指针可能向右偏转，也可能向左偏转，故应零刻度在刻度盘在中央的灵敏电流计．
（2）因为电场线与等势线互相垂直，将一个探针固定于y轴上的某一点，将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中，由公式U=Ed知，两探针间电势差先增大后减小，则灵敏电流表G的指针与零刻度夹角先变大后变小．故D正确，ABC错误．
故选D
故答案为：直流，D
故答案为：（1）直流、中央；（2）D；

本题解析：

本题难度：一般

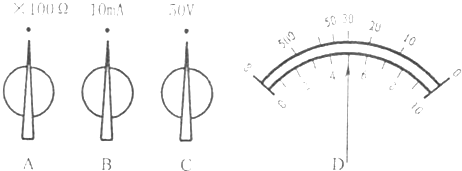

2、填空题  如图所示，A、B、C是多用电表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置．
（1）若转换开关如A图所示，则读数是______；
（2）若转换开关如B图所示，则读数是______；
（3）若转换开关如C图所示，则读数是______．

参考答案：（1）A为欧姆档，指针指在30位置处，故读数为：30×100=3.0KΩ；
（2）量程为10mA，则满偏为10mA，最小分度为1mA，则读数为5.0?mA；
（3）开关指50V，满偏量程为50V，最小分度为5V，则指针示数为25.0?V；
故答案为：（1）3.0kΩ；（2）5.0mA；（3）25V；

本题解析：

本题难度：一般

3、填空题  （1）一学生使用多用电表测电阻，用“×10”挡调零后，测量一个电阻的阻值，发现表针偏转角度很大，为了把电阻测得更准一些，应换用______挡，重新调零后再测量．

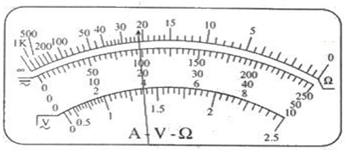

（2）图为-正在测量中的多用电表的表盘．
A．如果是用直流2.5V档测量电压，则读数为______V．
B．如果是用×100Ω档测量电阻，则读数为______Ω．
C．如果是用直流100mA档测量电流，则读数为______mA．

参考答案：（1）用多用电表测电阻，用“×10”挡调零后，测量一个电阻的阻值，发现表针偏转角度很大，说明所选档位太大，为了把电阻测得更准一些，应换用×1挡，重新调零后再测量．
（2）A、用直流2.5V档测量电压，由图示可知，其分度值为0.05V，其读数为1.65V．
B、如果是用×100Ω档测量电阻，由图示可知，其读数为8×100Ω=800Ω．
C、如果是用直流100mA档测量电流，由图示可知，其分度值2mA，其读数为65mA．
故答案为：（1）×1；（2）1.65；800；65．

本题解析：

本题难度：一般

4、填空题  某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为________mm.

参考答案：4.592—4.594

本题解析：
试题分析:螺旋测微器的固定刻度读数为4.5mm，可动刻度读数为0.01×9.3 =0.093mm，所以最终读数为：4.593mm，由于需要估读在范围内4.592—4.594mm内均正确．

本题难度：简单

5、简答题  （1）一多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到______挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是：______，若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是______Ω．

（2）有一根细而均匀的导电材料样品，截面为同心圆环，如图（1）所示，此样品长L约为3cm，电阻约为100Ω，已知这种材料的电阻率为ρ，因该样品的内径太小，无法直接测量．现提供以下实验器材：

A．20等分刻度的游标卡尺
B．螺旋测微器
C．电流表A1（量程50mA，内阻的准确值r1为100Ω）
D．电流表A2（量程100mA，内阻r2大约为40Ω）
E．滑动变阻器R1（0～10Ω，额定电流2A）
F．直流电流E（12V，内阻很小）
G．导电材料样品R2（长L约为3cm，电阻R2约为100Ω）
H．电键S，导线若干
请根据上述器材设计一个尽可能精确地测量该样品内径d的实验方案，回答下列问题：
（1）用游标卡尺测得该样品的长度如图（2）甲所示，其示数L=______；用螺旋测微器测得该样品的外径如图（2）乙所示，其示数D=______．
（2）在虚线框中画出设计的实验电路图，并标明所选器材后的符号．
（3）用已知物理量和所测得物理量的符号表示样品的内径d=______．

参考答案：（1）用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，说明待测电阻值太大，故应换到×100挡．
因每次换挡后需要重新调零，所以如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是欧姆调零，若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是22×100Ω=2200Ω．
（2）①游标卡尺的示数为L=30mm+9×0.05mm=30.45mm，螺旋测微器的读数为d=3mm+20.6×0.01mm=3.206mm
②根据题意，电流表A2量程大于电流表A1量程，且A1内阻为定值，可以求出其两端电压值，因此可以A1与待测电阻并联再与A2串联，又因滑动变阻器阻值太小故应用分压式接法，电路图如图所示

③根据欧姆定律有R2=I1R1I2-I1，由电阻定律有R2=ρL14πd2，联立解得d=12

本题解析：

本题难度：一般
