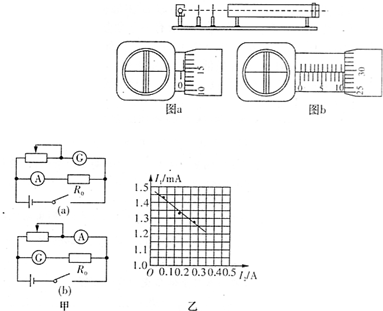

2、填空题  I．如图所示是用双缝干涉测光的波长的实验设备示意图．在某次实验中，已知双缝到光屏之间的距离是600mm，双缝之间的距离是0.20mm，单缝到双缝之间的距离是100mm，某同学在用测量头测量时，先将测量头目镜中看到的分划板中心刻线对准某条亮纹（记作第1条）的中心，这时手轮上的示数如图a所示．然后他转动测量头，使分划板中心刻线对准第7条亮纹中心，这时手轮上的示数如图b所示，图b中示数______mm．由此可以计算出这次实验中所测得的单色光波长为______m．（计算波长结果保留二位有效数字）．

II．在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约为1.5V，内电阻小于1.0Ω）
B．电流表G（满偏电流3mA，内阻RG=10Ω）
C．电流表A（0～0.6A，内阻0.1Ω）
D．滑动变阻器R1（0～20Ω，10A）
E．滑动变阻器R2（0～200Ω，1A）
F．定值电阻R0（990Ω）
G．开关和导线若干
（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图甲所示中的a、b两个参考实验电路，
其中合理的是______；在该电路中，为了操作方便且能准确进行测量，滑动变阻器应选______（填写器材之前的字母代号）．
（2）图乙为该同学根据（1）中选出的合理的实验电路利用测出的数据绘出的I1-I2图线（I1为电流表G的示数，I2为电流表A的示数），则由图线可得电池的电动势E=______V，内阻r=______Ω．

3、选择题  很大的金属平板A和B平行放置，其间距离d可调．A板中央开有小孔，一些质量为m，带电量为+q的粒子（不计重力）无初速地由小孔处进入板间．AB两板间的电势差如图所示，当AB间距离d=d0时由t=0时刻进入板间的粒子经过时间T/2恰好到达B板，则下列说法中正确的是?（　　）
A．无论d为何值，由t=T/6时刻进入板间的粒子在板间一定会往复运动
B．无论d为何值，由t=T/3时刻进入板间的粒子一定不能到达B板
C．当d=2d0时，由t=0时刻进入板间的粒子在t=T时刻到达B板
D．当d=2d0时，由t=0时刻进入板间的粒子在t=2T时刻到达B板
