2、实验题  寒假期间，某课外活动小组用苹果自制了一水果电池组．现在要测量该电池组的电动势和内阻（电动势约为2V，内阻在1kΩ～2kΩ之间），实验室现有如下器材各一个：
多用电表：欧姆挡（×1，×10，×100，×1k）
直流电流挡（0～0．5mA，0～1mA，0～10mA，0～100mA）
直流电压挡（0～0．5V，0～2．5V，0～10V，0～50V，0～250V，0～500V）
电压表：（0～3V，0～15V）
电流表：（0～0．6A，0～3A）
滑动变阻器：R1（0～10Ω），R2 （0～2000Ω）
开关及导线若干．
（1）该小组同学先用多用电表直流电压“0～2．5 V”挡，粗测了电池组的电动势，指针稳定时如图甲所示，其示数为________V（结果保留两位有效数字）；
（2）为了更精确地测量该电池组的电动势和内阻，采用伏安法测量，应选________测电压，选_______测电流（填电表名称和所选量程）；滑动变阻器应选______（填电阻符号）；

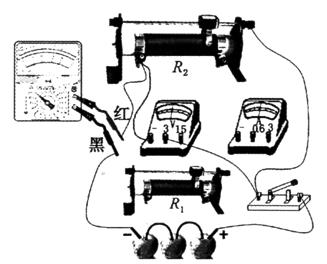

（3）请设计实验电路，并用线段代替导线将图乙中相关器材连成实物电路图．

参考答案：（1）1.8V；（2）电压表，0-3V；多用电表直流电流档1mA；R2；（3）连线图见解析；

本题解析：（1）万用表读数为1.8V；（2）用伏安法测量电源的电动势及内阻，应选用0-3V的电压表测量电压，因为通过水果电池的最大电流不超过1mA,故选择多用电表直流电流1mA档；因为电池内阻在1kΩ-2 kΩ之间，所以滑动变阻器选择R2；
（3）实物连线如图所示。

本题难度：一般

3、实验题  硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R0为已知定值电阻，电压表视为理想电压表。


①若电压表的读数为，则I＝?
②实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。如图，短路电流为?mA ，电动势为?V。
③ 实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，如图.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率
为??mW（计算结果保留两位有效数字）。

参考答案：① ?②mA　　　2.67V　③0.067mW

本题解析：由欧姆定律可知I=，短路电流是指路端电压为零的时候的电流，也就是与横轴的交点，与纵坐标的交点即为电源电动势。

本题难度：一般

4、简答题  某同学要测量电阻Rx（阻值约为80Ω）的阻值，备选器材如下：
A、电流表A（量程为50mA，内阻约为50Ω）
B、电压表V（量程为3V，内阻约为3KΩ）
C、滑动变阻器R1（最大阻值为10Ω，额定电流1A）
D、滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A）
E、低压直流电源E（电动势约4.5V，内阻忽略）
F、电键S，导线若干
（1）为提高实验结果的准确程度，滑动变阻器应选用______．（填器材代号）
（2）为达到尽可能减小实验误差的目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号．

参考答案：由题意可知，电路应采用分压接法，故滑动变阻器应选用较小的电阻，故滑动变阻器选用R1；
②因题目要求所测量的值的变化范围尽可能大一些，故可知应采用滑动变阻器分压接法；
由于电流表量程只有0～50mA，若只接待测电阻，电路中电流过大损坏电流表，故可将定值电阻接入与待测电阻串联；
由于RVRX=300050+80≈23；而RXRA=8050≈1.6，故电压表分流较小，故应采用电流表外接法；故电路如图所示：
故答案为：R1；如上图所示．

本题解析：

本题难度：一般

5、实验题  某同学测量一只未知电阻。
①他先用多用电表粗测，选择电阻挡“×1k”?将红、黑表笔短接，进行欧姆调零．接着测量电阻，指针 位 值如图，则读数为________，他还需要换档重新?测量吗?______ (答“需要”或“不需要”)

②接下来再用“伏安法”测量该电阻，可供选择的器材有：
A．电流表Al(0～100A，2 k)
B．电流表A2(0～500?A，300 )
C．电压表V1(0～10 V，100 k)
D．电压表V2(0～50 V，500 k)
E．直流稳压电源占E(15 V，1 A)
F，滑动变阻器R(1 k，1W)
G．电键S和导线若干
电流表应选________，电压表应选__________(填器材前面的字母)
③请根据实验原理图完成实物图中(见答题卷)的连线。

④开关闭合前，应将滑动变阻器的滑片P置于________端。
⑤用该电路测量出的电阻值_______真实值(填“等于”、“小于”
或“大于”)；?

参考答案：见解析

本题解析：

(2)①24×103(或24 k)(2分)?不需要(1分)
②B(2分)，? C(2分)
③实物连线如图? (3分)
④a(或左)(1分)
⑤大于? (1分)
