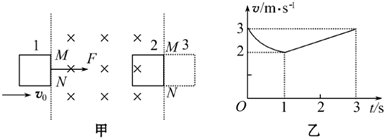

1、选择题 如图甲所示，在光滑水平面上用恒力F拉质量为1kg的单匝均匀正方形铜线框，在1位置以速度v0=3m/s进入匀强磁场时开始计时t=0，此时线框中感应电动势为1V，在t=3s时刻线框到达2位置开始离开匀强磁场．此过程中v-t图象如图乙所示，那么（ ）
A．t=0时线框右侧的边两端M、N间电压为0.25V
B．恒力F的大小为1.0N
C．线框完全离开磁场的位置3的瞬时速度为2m/s
D．线框完全离开磁场的位置3的瞬时速度为1m/s
2、选择题 如图所示，正方形闭合导线框处在磁感应强度恒定的匀强磁场中，C、E、D、F为线框中的四个顶点，图（a）中的线框绕E点转动，图（b）中的线框向右平动，磁场足够大．下列判断正确的是（ ? ）
A．图（a）线框中有感应电流产生，C点电势比D点低
B．图（a）线框中无感应电流产生，C、D两点电势相等
C．图（b）线框中有感应电流产生，C点电势比D点低
D．图（b）线框中无感应电流产生，C、D两点电势相等
|
3、选择题 粗细均匀的电阻丝围成的正方形线框完全置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框分别以v、2v、3v、4v的速度沿四个不同方向平移出磁场，如图所示，则
（ ）
A．仅图甲、丙、丁线框中产生的感应电流方向相同
B．图甲电阻丝产生的焦耳热最多
C．图乙线框中a、b两点间电势差绝对值最大
D．图丁中通过电阻丝截面的电量最大
|
4、简答题 如图所示，间距为L的平行光滑金属导轨与水平面的夹角为θ，导轨电阻不计．导体棒ab、cd垂直导轨放置，棒长均为L，电阻均为R，且与导轨电接触良好．ab棒处于垂直导轨平面向上、磁感应强度Bl随时间均匀增加的匀强磁场中．cd棒质量为m，处于垂直导轨平面向上、磁感应强度恒为B2的匀强磁场中，恰好保持静止．ab棒在外力作用下也保持静止，重力加速度为g．
（1）求通过cd棒中的电流大小和方向．
（2）在t0时间内，通过ab棒的电荷量q和ab棒产生的热量Q．
（3）若零时刻Bl等于零，ab棒与磁场Bl下边界的距离为L0，求磁感应强度Bl随时间t的变化关系．
5、选择题 如图所示，下列四种情况均表示闭合线圈在匀强磁场中绕轴匀速转动，在下列情况下线圈中不能产生交流电的是：（从左侧看线圈绕OO′顺时针转动）（ ）
A．
B．
C．
D．
