高考物理试题《电磁学》高频考点特训（2018年必看版）(七)

2018-03-18 09:35:00 来源:91考试网作者:www.91exam.org 【大中小】

1、选择题现有两个点电荷A和B，它们电量分别为+Q和—Q，a为AB连线的中点，b与a关于B对称，它们都在一条直线上，如图所示，试比较ab两点所在处场强E的大小和电势φ的高低
A.Eaφb
B.Ea>Eb，φa>φb
C.Ea>Eb，φa<φb?
D.Ea>Eb，φa=φb

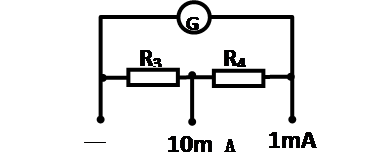

2、填空题如图示是一个双量程电流表，Ig=0.5mA，Rg="200" Ω，计算R3和R4的阻值。(各2分)

R3= R4=

3、实验题用如图甲所示的装置探究直流电机转动时线圈的电热功率与输入电流的关系，图中电路图未画出．现备有如下实验器材：
A．直流电机M（3.0V 1W）
B．3V直流电源
C．电流表（0-0.6A 0.5Ω）
D．电流表（0-3A 0.1Ω）

E．电压表（0-3V 内阻约3 kΩ）         F．滑动变阻器（0-5Ω）
G．开关、导线若干                       H．秒表
I．电火花打点计时器                        J．重锤P（约0.1kg）
K．纸带                                 L．刻度尺
M．弹簧测力计                           N．游标卡尺
（1）为测量电机线圈的电热功率，上述提供的器材中多余的是         （写出器材序号）；
（2）根据实验要求，在图甲虚线框内画全实验电路图；

（3）实验中，若测出电压表的读数为U，电流表的读数为I，重锤的重力为G，电机匀速提升重物的速度为v，则电机线圈的电热功率可表示为；若在某一输入电流下，电机提升重锤运动时打点纸带如图乙所示（图中相邻计数点的时间间隔T=0.04s），根据纸带数据，可求得重锤匀速向上运动时的速度v= m/s．
（4）改变电路中的电流，得出电机线圈在不同电流I下的电热功率P热，作出P热—I2图线如图丙中实线所示．发现实验图线与理论图线存在较大偏差，你认为产生这种偏差的原因可能是（回答一个原因即可）．

4、实验题 (8分)在“用电流表和电压表测定电池的电动势和内电阻”的实验中
（1）(2分)备有如下器材：
A.干电池1节
B.滑动变阻器（0~20）
C.滑动变阻器（0~1k）
D.电压表（0~3V）
E.电流表（0~0.6A）
F.电流表（0~3A）
G.开关、导线若干
其中滑动变阻器应选_________，电流表应选_______.（只填器材前的序号）
（2）(2分)为了最大限度的减小误差，请在虚线框中画出该实验最合理的电路图.
（3）(2分)某同学根据实验数据画出的U-I图象如下图所示，由图象可得电池的内电阻为________.

5、选择题如图所示，长为L，倾角为θ的光滑绝缘斜面处于电场中，一带电量为+q，质量为m的小球，以初速度v0由斜面底端的A点开始沿斜面上滑，到达斜面顶端的速度仍为v0，则

A.A、B两点的电势差一定为mgLsinθ/q
B.小球在B点的电势能一定大于小球在A点的电势能
C.若电场是匀强电场，则该电场的场强的最大值一定是mg/q
D.若该电场是斜面中点正上方某点的点电荷Q产生的，则Q 一定是正电荷
