1、填空题  如图是一种测通电螺线管中磁场的装置，把一个很小的测量线圈A放在待测处，线圈与测量电量的电表Q串联，当用双刀双掷开关K使螺线管的电流反向时，测量线圈中就产生感应电动势，从而引起电荷的迁移，由Q表测出移动电荷电量为q，就可以算出线圈所在处的磁感强度B．已知测量线圈共有N匝，直径为d，它和Q表串联电路的总电阻为R，则被测处的磁感强度B=______．

参考答案：当用反向开关S使螺线管里的电流反向流动时，穿过小线圈的磁通量的变化量是：
△Φ=2BS
产生的感应电动势：E=n△?△t
感应电流：I=ER与I=qt
可得：q═N?△?R
解得：△?=qRN
而△Φ=2BS
所以：B=qR2Nπ(d2)2=2qRNπd2
故答案为：2qRNπd2

本题解析：

本题难度：一般

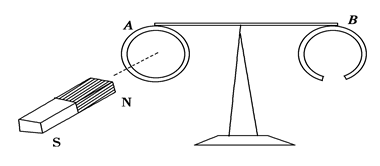

2、选择题  如图所示，磁极远离和靠近圆环时产生的现象正确的是（ ）

A．图中磁铁N极接近A环时，A环被吸引，而后被推开
B．图中磁铁N极远离A环时，A环被排斥，而后随磁铁运动
C．用磁铁N极接近B环时，B环被推斥，远离磁铁运动
D．用磁铁的任意一磁极接近A环时，A环均被排斥

参考答案：D

本题解析：根据楞次定律，感应电流在回路中产生的磁通总是反抗（或阻碍）原磁通的变化，所以用磁铁的任意一磁极接近A环时，A环均被排斥；由于B环不是闭合回路，因此没有感应电流。

本题难度：简单

3、选择题  等腰三角形内有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L，t=0时刻，边长为L的正方形导线框从图示位置沿x轴匀速穿过磁场，取顺时针方向为电流的正方向，则能够正确表示导线框中电流-位移（i-x）关系的是（　　）
A．

B．

C．

D．
