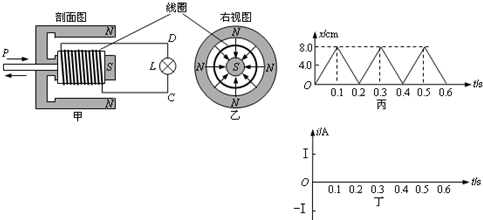

1、简答题  如图甲所示是某同学设计的一种振动发电装置的示意图，一个半径r=0.10m、匝数n=20的线圈套在永久磁铁槽中，磁场的磁感线均沿半径方向均匀分布（其右视图如图乙所示）．在线圈所在位置磁感应强度B的大小均为B=0.20T，线圈的电阻为R1=0.50Ω，它的引出线接有R2=9.5Ω的小电珠L．外力推动线圈框架的P端，使线圈沿轴线做往复运动，便有电流通过电珠．当线圈向右的位移x随时间t变化的规律如图丙所示时（x取向右为正，忽略左右往复运动的转换时间）．求：

（1）线圈运动时产生的感应电动势E的大小；
（2）线圈运动时产生的感应电流I的大小，并在图丁中画出感应电流随时间变化的图象，至少画出0～0.4s的图象（在图甲中取电流由C向上通过电珠L到D为正）；
（3）每一次推动线圈运动过程中作用力F的大小；
（4）该发电机的输出功率P．

2、选择题  对电动车上的一种新型电池的实验数据分析，描绘出两条图线，图线①表示某电池组的输出电压--电流关系，图线②表示其输出电功率--电流关系．对于这种电池组下列说法中正确的是（　　）
A．电池组的电动势为50V，电池组的内阻为5Ω
B．电池组的电动势为50V，电池组的内阻为10Ω
C．电池组输出电功率为120W时，输出电压为30V
D．若将该电池组接在某一灯泡上，电源可输出的最大功率为125W
