1、实验题  某物理实验小组利用实验室提供的器材测量一螺线管两接线柱之间金属丝的长度。可选用的器材如下：
A．待测螺线管L（符号）：绕制螺线管的金属丝电阻率为ρ，阻值RL约为50Ω
B．电流表A1：量程为10 mA，内阻r1=40Ω
C．电流表A2：量程为500 μA，内阻r2=750Ω
D．电压表V：量程为10 V，内阻为10 kΩ
E．保护电阻R1：阻值为100 Ω
F．滑动变阻器R2：总阻值约为20 Ω
G．电源E：电动势约为1.5 V，内阻忽略不计
H．开关一个及导线若干
（1）实验中用螺旋测微器测得金属丝的直径如图所示，其示数D=____mm。

（2）为了尽可能准确地测量RL，要求电表的指针偏转至少要达到满刻度的1/3，请你设计一种适合的电路，将你设计的电路画在下面的虚线框中，并标明所用器材的符号。

（3）实验中需要测出的物理量是____、____。
（4）由已知量和测得量的符号表示金属丝的长度，则L=___。

2、简答题  在“测定一节干电池电动势和内阻”的实验中：

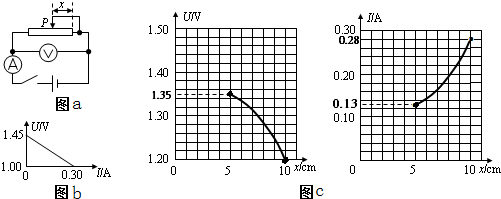

（1）第一组同学利用如图a的实验装置测量，电压表应选择量程______（选填“3V”或“15V”），实验后得到了如图b的U-I图象，则电池内阻为______Ω．（电压表、电流表均为理想电表）．
（2）第二组同学也利用图a的连接测量另一节干电池，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向左滑过一段距离x后电流表有读数，于是该组同学分别作出了电压表读数U与x、电流表读数I与x的关系图，如图c所示，则根据图象可知，电池的电动势为______?V，内阻为______Ω．

3、简答题  在测电源电动势和内电阻的实验中，为了减小实验误差，应选下列______电路（填“图1”或“图2”）．某次实验中，根据实验数据做出如图所示图线，由图可知，该电源的内电阻r=______Ω．

4、实验题  (1)用图示的多用电表正确测量了一个10 Ω的电阻后，需要继续测量一个阻值大约是2kΩ的电阻，在用红、黑表笔接触这个电阻两端之前，以下哪些操作是必须的，请选择其中有用的，按操作顺序写出____________。
A.调节欧姆调零旋钮使表针指着欧姆零点
B.用螺丝刀调节表盘下中间部位的调零螺丝，使表针指零
C.将红表笔和黑表笔接触
D.把选择开关旋转到“×100 Ω”位置
E.把选择开关旋转到“×1 kΩ”位置
(2)多用电表指针的位置如图所示，若选择开关处在“×100Ω” 挡位，则相应的读数是____________Ω。

5、实验题  某同学对实验室的一个多用电表中的电池进行更换时发现，里面除了一节1.5V的干电池外，还有一个方形的电池（层叠电池）。为了测定该电池的电动势和内电阻，实验室中提供如下器材：
A．电流表A1（满偏电流10mA，内阻10Ω）；
B．电流表A2（0～0.6～3A，内阻未知）；
C．滑动变阻器R0（0～100Ω，1A）；
D．定值电阻R（阻值990Ω）；
E．开关与导线若干。
（1）该同学根据现有的实验器材，设计了如图所示的电路，请你按照电路图在下图上完成实物连线。
?
（2）下图为该同学根据上述设计的实验电路测出多组数据并绘出的I1-I2图线（I1为电流表A1的示数，I2为电流表A2的示数），则由图线可以得到被测电池的电动势E＝___________V，内阻r=___________Ω。（保留两位有效数字）

（3）请你再写出两种测量方法（不限题中所给仪器）____________________________________。
