2、实验题  （1）在探究物体仅在重力作用下是否做匀变速直线运动的实验中，利用打出来的纸带可以测出当地的重力加速度。某次实验得到的纸带如图所示，O、A、B、C、D为相邻的五个点，测得OA=5.6mm、OB=15.0mm、OC=28.3mm、OD=45.5mm，打下相邻两个点间的时间间隔为0.02s。

① 当地的重力加速度g = ?m/s2。（结果保留三位有效数字）
② 把①问题中求得的重力加速度与当地重力加速度的标准值比较，发现两者并不相等，除了读数误差外，你认为产生误差的其它原因可能是?（只要求写出一种原因）。
（2）（12分）关于做“测电源电动势和内电阻”的实验

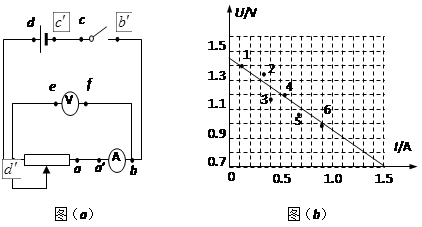

①有同学按图（a）电路进行连接，他用到的6根导线是aa′、bb′、cc′、dd′、d′e和bf ，由于其中混进了一根内部断开的导线，所以当他按下开关后，发现两个电表的指针均不偏转，他用多用表的电压档测量bc′间的电压，读数约为1.5V（已知电池电动势约为1.5V），由于只有一根导线内部断开，根据上述现象可推得，这6根导线中哪几根可能内部是断开的？答：_____________（写导线编号）。为了确定哪一根导线的内部是断开的，他至少还要用多用表的电压档再测量几次？答：_____次

②排除故障后，该同学通过改变滑动变阻器的电阻，测得了6组U、I的数据，根据第1、2、3、4、5和6组的数据，他在U-I图上标出了这些数据点，并且按照这些数据点的分布绘制了相应的U-I图线[如图（b）所示]，由这一图线，可求得电源的电动势E为________V，内电阻r为________Ω。如果他不利用这一图线，而是利用任意两组U、I数据，那么当他选择哪二组数据求出的E、r值时误差最大？答：________________（写数据组编号如1和2；3和4；5和6） 。

3、简答题  如图所示，带有等量异种电荷的两平行金属板A和B水平放置，板间匀强电场的场强大小为E，方向竖直向下，两板正中央均开有小孔，板长为L，板间距离为L/3，整个装置处于真空环境中，在A板小孔正上方、距小孔为L处的P点，由静止释放一个带正电的小球（可视为质点），小球进入AB两板间时加速度变为原来的2倍，设小球通过上、下孔时的速度分别 91ExaM.org为v1、v2．现改变两板的带电性质，使两板间场强方向与原来相反，但大小不变，同时在两板之间加上垂直纸面想里的水平匀强磁场，再次在P点由静止释放该小球，小球从A板小孔进入两板间后，不碰撞极板而能从两板间飞出．求：（重力加速度为g）
（1）v1与v2之比
（2）磁感应强度B的取值范围．

4、计算题  如图所示，一束电子从静止开始经U′=5000V的电场加速后，从水平放置的一对平行金属板正中水平射入偏转电场中，若金属极板长L=0.05m，两极板间距d=0.02m，试求：
（1）两板间至少要加U才能使电子恰不飞出电场？
（2）在上述电压下电子到达极板时的动能。

5、实验题  2010年世博会在上海举行，本次世博会大量采用低碳环保技术，太阳能电池用作照明电源是其中的亮点之一。硅光电池是太阳能电池的一种，某同学为了测定该电池的电动势和内电阻，设计了如图甲所示电路。图中与A1串联的定值电阻的阻值为R0，电流表视为理想电表，在一定强度的光照下进行下述实验（计算结果小数点后保留两位数字）：
（1）闭合开关，调节滑动变阻器，读出电流表A1、A2的值I1、I2。为了作出此电池的U－I曲线，需要计算出电路的路端电压U，则U＝_________（用题中所给字母表示）；
（2）根据测量数据作出该硅光电池的U－I图象如图乙所示，该电池的电动势E＝_______V，在流过电流表A2的电流小于200mA的情况下，此电池的内阻r＝______Ω；
（3）若将该硅光电池两端接上阻值为6Ω的电阻，此时对应的电池内阻r＝_______Ω。
