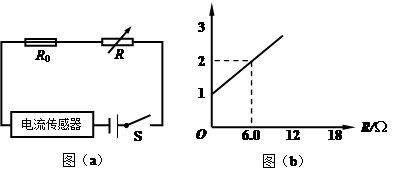

高考物理题《闭合电路的欧姆定律》试题预测（2018年最新版）(六) 2018-10-01 00:42:02 【大 中 小】 1、实验题  （1）用DIS测电源电动势和内电阻电路如图（a）所示，R0为定值电阻。调节电阻箱R，记录电阻箱的阻值R和相应的电流值I，通过变换坐标，经计算机拟合得到如图（b）所示图线，则该图线选取了_______为纵坐标，由图线可得该电源电动势为  ________V。 （2）现有三个标有“2.5V，0.6A”相同规格的小灯泡，其I-U特性曲线如图（c）所示，将它们与图（a）中电源按图（d）所示电路相连，A灯恰好正常发光，则电源内阻r=____Ω，图（a）中定值电阻R0=____Ω。 参考答案：（1）；6；（2）5；1 本题解析： 试题分析:（1）由闭合电路欧姆定律可知：；要形成与电阻成一次函数关系，则纵坐标只能取则有：；则图象的斜率为：，则有：E=6V； 截距则有：R0+r=6Ω （2）A灯正常发光的电流为：I=0.6A；则BC两灯的电流为0.3A，由图象可知，BC两灯的电压为0.5V； 路端电压为：U=2.5V+0.5V=3V；则内阻为：；则定值电阻为：R0=6-5=1Ω； 考点： 测电源电动势和内电阻 本题难度：一般 2、选择题  电源电压恒定，R1、R2是定值电阻，L为小灯泡，R3为半导体材料制成的光敏电阻（其电阻随光照强度增大而迅速减小），当照射光强度增大时（　　） A．电压表的示数增大 B．R2中的电流减小 C．小灯泡的功率增大 D．电路消耗的总功率减小 参考答案： A、当照射光强度增大时光敏电阻阻值减小，根据闭合电路欧姆定律得知，电路中总电流增大，电阻R1电压增大，则电压表的示数增大．故A正确． B、并联部分电压U并=E-I（R1+r），E、R1、r都不变，I增大，U并减小，R2中的电流减小．故B正确． C、流过灯泡的电流IL=I-I2，I增大，I2减小，则IL增大，小灯泡的功率增大．故C正确． D、电路消耗的总功率P=EI，I增大，电路消耗的总功率增大．故D错误． 故选ABC 本题解析： 本题难度：简单 3、选择题  如图所示，电路中L1、L2、L3是三盏完全相同的白炽小灯泡，把它们串联后接在电压为6V的电源上，三个小灯泡都正常发光，后来三个小灯泡都不亮了，用电压表接ac两端时，示数是6V；接bd两端时，电压表示数为零．接ab两端时，示数也为零．导线连接良好，则灯丝烧断的小灯泡是（　　） A．仅是L1 B．仅是L2? C．L1和L2 D．L2和L3

参考答案：
A、若仅是L1断路，电路中没有电流，由欧姆定律得知，bd两端的电压为零，而ab两端的电压为6V，与题不符．故A错误．
B、若仅是L2断路，电路中没有电流，由欧姆定律得知，ab两端的电压为零，而bd两端的电压为6V，与题不符．故B错误．
C、若L1、L2断路，根据欧姆定律分析得知，ac两端的电压为6V，bd两端的电压为零，ab两端电压为零，与题相符．故C正确．
D、若L2、L3断路，根据欧姆定律分析 得知，bd两端的电压应为6V，与题不符．故D错误．
故选C

本题解析：

本题难度：一般

4、选择题  如图所示的电路，定值电阻中小于变阻器a、b两端之间的总电阻，现使变阻器的滑片从a向b移动过程中，电压表的示数、的示数的变化情况是[?]

A．先变大后变小，总在变大
B．变大，也变大
C．变大，变小
D．先变大后变小，先变小后变大

参考答案：A

本题解析：
从图上可直接判断出两端的电压增大．设aP段电阻为段电阻为，则Pa间的总电阻为
有最大值，此时电压表的读数最大，因此P向b移动的整个过程中的读数先变大而后变小．

本题难度：简单

5、选择题   关于电动势,下列说法中正确的是
A．电源两极间的电压等于电源电动势
B．电源电动势的数值等于内、外电压之和
C．电源电动势与外电路的组成无关
D．对于给定的电源,在电源内部移动单位正电荷非静电力做功越多,电动势就越大

参考答案：BCD

本题解析：外电路断开时电源两极间的电压等于电源电动势，A错。电源电动势的数值等于内、外电压之和，B对。电源电动势只由电源本身决定，与外电路的组成无关，C对。由电动势知对于给定的电源,在电源内部移动单位正电荷非静电力做功越多,电动势就越大，D对。

本题难度：一般
