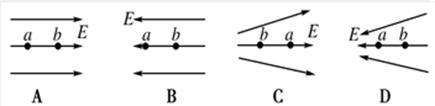

2、选择题  一个负点电荷仅受电场力的作用，从某电场中的a点由静止释放，它沿直线运动到b点的过程中，电势能EP随位移x变化的关系图象如图所示，则能与图线相对应的电场线分布图是

3、选择题  如图所示是电场中某区域的三条电场线，a、b是电场中的两点.这两点相比

A．b点的场强大
B．a点的场强大
C．同一试探电荷放在a点所受到的电场力和放在b点时一样大
D．同一试探电荷放在b点所受到的电场力比放在a点时大

4、选择题  若带正电荷的小球只受到电场力的作用，则它在任意一段时间内
[? ]
A、一定沿电场线由高电势处向低电势处运动
B、一定沿电场线由低电势处向高电势处运动
C、不一定沿电场线运动，但一定由高电势处向低电势处运动
D、不一定沿电场线运动，也不一定由高电势处向低电势处运动

5、选择题  真空中存在范围足够大、竖直方向的匀强电场，A、B为该匀强电场的两个等势面。现有三个质量相同、带同种等量电荷的小球a、b、c，从等势面A上的某点同时以相同速率v0分别沿竖直向下、水平向右和竖直向上方向开始运动，如图所示。经过一段时间，三个小球先后通过等势面B，则下列判断正确的是

[? ]
A.等势面A的电势一定高于等势面B的电势
B.a、c两小球通过等势面B时的速度相同
C.开始运动后的任一时刻，a、b两小球的动能总是相同
D.开始运动后的任一时刻，三个小球电势能总是相等
