3、简答题  如图所示，电源电动势E=10V，内阻r=0.5Ω，标有“8V，16W”的灯泡恰好能正常发光，电动机M绕组的电阻R0=1Ω，求：
（1）路端电压；
（2）电源的总功率；
（3）电动机的输出功率．

4、实验题  在用电压表和电流表研究小灯泡在不同电压下的功率的实验中，实验室备有下列器材供选择：
A．待测小灯泡“3.0 V、1.5 W”
B．电流表(量程3 A，内阻约为1 Ω)
C．电流表(量程0.6 A，内阻约为5 Ω)
D．电压表(量程3.0 V，内阻约为10 kΩ)
E．电压表(量程15.0 V，内阻约为50 kΩ)
F．滑动变阻器(最大阻值为100 Ω，额定电流50 mA)
G．滑动变阻器(最大阻值为10 Ω，额定电流1.0 A)
H．电源(电动势为4.0 V，内阻不计)
I．电键及导线等
（1）为了使实验完成的更好，电流表应选用________；电压表应选用________；滑动 阻器应选用_______。（只需填器材前面的字母即可）
（2）请在虚线框内画出实验电路图。

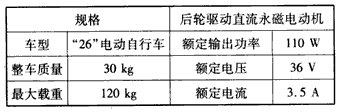

5、选择题  电动自行车具有低噪声、无废气、无油污的优点，而且它的能源利用率也很高。下表列出了某品牌电动自行车的主要技术数据。一质量M=70 kg的人骑此电动自行车在额定状态下以6 m/s的速度行使，取g=10 m/s2，不计电动车自身机械损耗，则此时

[? ]
A．电动机的输入功率是126 W
B．电动机的输入功率是110 W
C．电动车获得的牵引力是18.3 N
D．电动车获得的牵引力是21 N
