1、实验题  （12分）为了测定电流表A1的内阻，某同学采用如下图所示的实验电路。其中：

A1是待测电流表，量程为300μA，内阻约为100；
A2是标准电流表，量程是200μA；
R1是电阻箱，阻值范围是0～999．9；
R2是滑动变阻器；    R3是保护电阻；
E是电池组，电动势为4 V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关。
（1）①实验中滑动变阻器采用        接法（填“分压”或“限流”）；

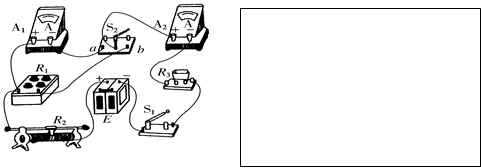

②根据上图所示电路的实物图，请在实物连接图右边的空白处画出实验电路图。

（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R2的滑片移到最       ；（填“左端”或“右端”）将开关S2扳到接点a处，接通开关S1；调整滑动变阻器R2，使电流表A2的读数是150μA；
②将开关S2扳到接点b处，                   ，使电流表A2的读数仍是150μA。
③若此时电阻箱各旋钮的位置如右图所示，则待测电流表A1的内阻Rg=        。
（3）上述实验中，无论怎样调整滑动变阻器R2的滑动位置，都要保证两只电流表的安全。在下面提供的四个电阻中，保护电阻R3应选用         。（填写阻值前相应的字母）
A．200 k   B．20 k  C．15 k  D．150 k

2、选择题  a、b、c、d分别是一个菱形的四个顶点，∠abc=120°。现将三个等量的正点电荷＋Q固定在a、b、c三个顶点上，将一个电量为＋q的点电荷依次放在菱形中心点O点和另一个顶点d点处，两点相比：

A.+q在d点所受的电场力较大
B.+q在d点所具有的电势能较大
C.d点的电势低于O点的电势
D.d点的电场强度大于O点的电场强度

3、选择题  一平行板电容器，两板之间的距离d和两板面积S都可以调节，电容器两板与电池相连接。以Q表示电容器所带的电荷量，E表示两极间的电场强度，则
A.当d增大、S不变时，Q减小，E减小
B.当S增大、d不变时，Q增大，E增大
C.当d减小、S增大时，Q增大，E增大
D.当S减小、d减小时，Q不变，E不变

4、实验题  为测量一电源的电动势E及内阻r
①需把一量程为3V、内阻为3k的电压表改装成量程为9V的电压表，应给其串联     k的电阻R0.
②利用一电阻箱R、一只开关S、若干导线和改装好的电压表（此表用与R0串联来表示，且可视为理想电表），在虚线框内画出测量电源电动势及内阻的实验原理电路图，图中标明相关器材的字母符号.

③某同学根据读出电压表和电阻箱的数据画出了图像，并得到该图像斜率为k，纵截距为b，则该电源电动势E=        ，内阻r=        (用k、b表示).

5、实验题  （1）一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图1所示．该工件的直径为           mm；图2中螺旋测微器的读数为        mm

（2）（从下面给定的器材中选出适当的实验器材（有些器材的阻值是大约值，有些器材的阻值是准确值）．设计一个测量阻值Rx约为15kΩ的电阻的电路，要求方法简捷，要尽可能提高测量的精度．
电流表A1，量程1mA，内阻rA1≈50Ω
电流表A2，量程300μA，内阻rA2≈300Ω
电流表A3，量程100μA，内阻rA3≈500Ω
电压表V1，量程10V，内阻rV1=15kΩ
电压表V2，量程3V，内阻rV2=10kΩ
滑动变阻器R，全阻值50Ω，额定电流为1A电池组，电动势3V，内阻很小但不能忽略开关及导线若干
①测量电路中电流表应选         ，电压表应选          （填代号）．
②在图所示的虚线框中画出测量Rx的电路图．

③在所测量数据中选一组数据计算Rx，计算表达式              ，式中各量的含义为
                                   。
