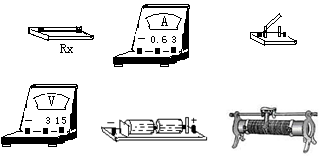

1、选择题  如图所示的伏安法测电阻电路中，电压表的内阻为3kΩ，读数为3V；电流表内阻为10Ω，读数为4mA．待测电阻R的真实值等于(    )

A．750Ω          B．760Ω       C．1000Ω        D．1010Ω

参考答案：C

本题解析：本实验测量电阻的原理是伏安法．根据电表对电路的影响，分析误差，计算测量值和真实值．
电阻R的测量值,电阻的真实值,由于电压表的分流，所以,即测量值比真实值要小，，由得,C正确，
考点：本题考查实验误差分析，
点评：根据根据实验原理．伏安法是测量电阻的基本方法，有电流表内接法和外接法两种电路结构．

本题难度：一般

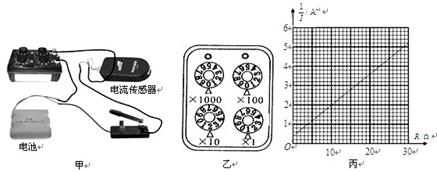

2、实验题  某同学要测定一电源的电动势和内电阻，实验器材有：一只DIS电流传感器（可视为理想电流表，测得的电流用表示），一只电阻箱（阻值用表示），一只开关和导线若干。该同学设计了如图甲所示的电路进行实验和采集数据。
（1）该同学设计实验的原理表达式是                （用、、表示）；
（2）该同学在闭合开关之前，应先将电阻箱调到          （填“最大值”、“最小值”或“任意值”），实验过程中，将电阻箱调至如图乙所示位置，则此时电阻箱接入电路的阻值为          Ω；
（3）该同学根据实验采集到的数据作出如图丙所示的—R图像，则由图像可求得，该电源的电动势
          V，内阻r=           Ω（结果均保留两位有效数字）。

参考答案：（1）E= I（R+r）（2）最大值  21 （3）E=6.3V， r= 2.5

本题解析：（1）由图可知，本实验采用的是电流表与电阻箱测定电动势，故表达式应为或；
（2）为了保证电路中的安全，电阻箱应从最大值开始慢慢减小，故开始时应调到最大值；
由图可知，电阻箱接入电阻应为21Ω；
（3）由闭合电路欧姆定律可知：
由数学知识可知，图象与纵坐标的交点为图象的斜率为，由图可知，斜率大小为；
故E=6.3V；r=2.5Ω；
考点：测定电源的电动势和内阻．
点评：本题采用安阻法测电源的电动势，本方法的关键在于能列出电流与滑动变阻器的关系，再结合图象求出电动势和内电阻．

本题难度：一般

3、实验题  如图为测定一节干电池的电动势和内阻的电路原理图。现备有以下器材：

A．干电池（E约为1.5V，r约为1Ω）
B．电压表（0～3V）
C．电流表（0～0.6A）
D．滑动变阻器R1（0～20Ω，2A）
E．滑动变阻器R2（0～100Ω，0.1A）
（1）在实验中滑动变阻器应选用        （填“R1”或“R2”）。闭合开关S前，滑动变阻器的滑动头P应移到       端（填“a”或“b”）；
（2）这位同学测量时记录了5组数据，在坐标纸上画出U－I图线如右图所。根据图线求出一节干电池的电动势E约为____________V，内阻r约为____________Ω。

参考答案：（1）R1   a （2）1.44～1.48      0.49～0.52

本题解析：（1）电压表（0～3V），电流表（0～0.6A），故电路中的滑动变阻器的电阻约为,为方便实验操作，滑动变阻器应选：R1；闭合开关S前，电路中的电阻应该调为最大故滑动变阻器的滑动头P应移到“a”端；（2）由闭合电路欧姆定律可知U=E-Ir，再由数学知识可知，图象与纵坐标的交点为电源的电动势故电源的电动势为1.45V，范围在1.44～1.48均正确；而图象的斜率表示电源的内阻，，答案在0.49～0.52均正确。
考点：测电源电动势和内电阻

本题难度：一般

4、实验题  （4分）用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定（ ）
A．R=150Ω
B．R=1500Ω
C．1000Ω＜R＜1500Ω
D．1500Ω＜R＜2000Ω
