1、实验题  （1）（多选）在做“测定金属的电阻率”的实验中，能够直接测量出的物理量是(  )
A.金属丝的横截面积
B.金属丝的长度
C.金属丝的直径
D.金属丝两端的电压
E.金属丝的电阻
F.金属丝的电阻率
（2）用螺旋测微器测金属丝直径时读数如图甲所示，则金属丝的直径为          mm.
（3）若用图乙测金属丝的电阻，则测量结果将比真实值      ．(填“偏大”或“偏小”)
（4）用电压表和电流表测金属丝的电压和电流时读数如右图所示，则电压表的读数为__________ V，电流表的读数为______ A.


参考答案：（1）BCD（2）0.697（3）偏小；（4）2.60；0.52.

本题解析：（1）在做“测定金属的电阻率”的实验中，能够直接测量出的物理量是：用刻度尺测得金属丝的长度；用螺旋测微器测得金属丝的直径；用电压表测得金属丝两端的电压，选项BCD正确；（2）金属丝的直径为0.5mm+0.01mm×19.7=0.697mm.（3）用图乙测量，由于电压表的分流作用，使得电流表的读数大于待测电阻上的电流，故根据可知，测量值偏小；（4）则电压表的读数为2.60V，电流表的读数为0.52 A.
考点：测定金属的电阻率

本题难度：一般

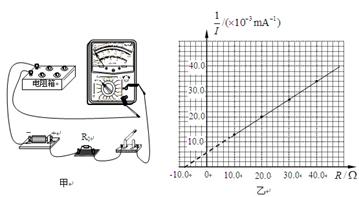

2、实验题  用电阻箱R、多用电表电流挡、开关和导线测一节干电池的电动势E和内阻r，如图甲。

（1）若电阻箱电阻在几十Ω以内选取，R0=4.5Ω，则多用表选择开关应旋转至直流电流的
     （填“1mA”、“10mA”或“100mA”）挡（已知在该电流挡多用表的内阻rg=3.0Ω）。
（2）多次调节电阻箱，并从多用表上读得相应的电流值，获取多组R和I的数据，作出了如图乙所示的图线．图线横轴截距的绝对值表示                     ；      由该图线可得干电池的电动势E测=       V（计算结果保留三位有效数字）。
（3）本实验的误差主要来源于         （填“测量误差”或“电表内阻”）。

参考答案：（1）100mA  （2）定值电阻、电表内阻和电源内阻r之和（或、和r之和），    在1.36~1.46范围都给；（3）测量误差

本题解析：（1）电路最大电流约为，则多用表选择开关应旋转至直流电流100mA挡．
（2）安阻法测电源电动势与内阻，在闭合电路中，电源电动势：，则图线横轴截距的绝对值，表示：定值电阻、电表内阻和电源内阻r之和；由该图线可得，图象斜率，干电池的电动势．
(3)应用图象法处理实验数据，图象函数表达式，实验误差来源于实验的测量误差．
考点：测定电源的电动势和内阻

本题难度：一般

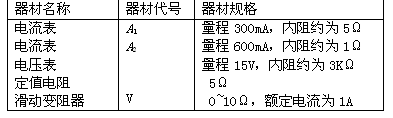

3、实验题  某同学为了测电流表A1的内阻r1的精确值，有如下器材：

【小题1】要求电流表A1的示数从零开始变化，且能多测几组数据，尽可能减少误差。在右图虚线方框中画出测量用的电路图，并在图中标出所用器材的代号。

【小题2】若选测量数据中的一组来计算电流表A1的内阻r1，
则所用电流表A1的内阻r1表达式为r1=           ；
式中各符号的意义是
                                                                    。

参考答案：
【小题1】如图所示

【小题2】

本题解析：【小题1】因为要多侧几组数据，所以滑动变阻器才用分压式，电压表量程太大，不能使用，所以要采用安安法测量，又因为A1的量程小于A2的量程，所以两个电流表分别测量支路和干路的电流，电路图如下：

【小题2】根据串并联电路的规律：
所以
其中和分别表示两个电流表的示数，表示电流表A1的内阻，表示定值电阻的阻值。

本题难度：一般

4、实验题  在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．待测的干电池（电动势约1.5V，内电阻约1.0）
B．电压表V（量程0--3V，内阻约为1000）
C．电流表A（量程0--0.6A，内阻约为1）
D．滑动变阻器R1（0--20，10A）
E．滑动变阻器R2（0--200，1A）
F．开关和导线若干

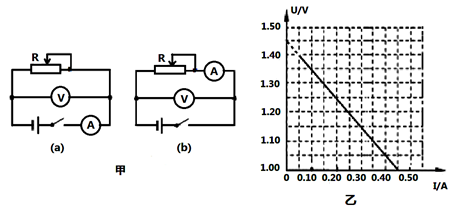

（1）某同学设计了如图甲所示的（a）、（b）两个参考实验电路，其中合理的是_______图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选_______（填写器材前的字母代号）。
（2）通电前应该把变阻器的阻值调至_______（填“最左边”或“最右边”）
（3）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的U--I图线，则由图线可得被测电池的电动势
E=    V，内阻r=    。（结果保留3位有效数字）
（4）考虑电表内阻的影响，按正确图示的方式连接所测得的电源电动势和电源电动势的真实值的关系为：_____ （填“大于”、“等于”、或“小于”）

参考答案：（1）b； D； (2)最右边；    (3)1.45(1.44--1.46)；   1.00(0.957--1.05)；  (4)小于

本题解析：
试题分析:（1）由于干电池的内阻很小，所以采用图b的方法，更合理；同理滑动变阻器的最大值小一些更合理一些，故应该选D。
（2）通电前应该把变阻器的阻值调至最大，也就是最右边。
（3）电源的U-I图象中，与纵轴（U轴）的交点是电源电动势，故电源电动势值为1.45V，电源内阻是斜率，故电源内阻为1.00Ω。
(4)由于电压表的分流作用，电源电动势测量值小于电动势的真实值。
考点：测电源电动势和内电阻

本题难度：一般

5、实验题  测定电源的电动势和内电阻的实验电路和U-I图像如下，回答下列问题：
①如图所示在闭合开关之前为防止电表过载而滑动变阻器的滑动头P应放在      处

②现备有以下器材：
A．干电池1个                B．滑动变阻器（0~50Ω）
C．滑动变阻器（0~1750Ω）    D．电压表（0~3V）
E．电压表（0~15V）           F．电流表（0~0.6A）
G．电流表（0~3A）
其中滑动变阻器应选用     ，电流表应选      ，电压表应选______。(填字母代号)

③如图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E=     V，内电阻r=       Ω。(保留两位有效数字)

参考答案：①a ②B   F   D ③ 1.5    1.0

本题解析：①闭合开关之前为防止电表过载,滑动变阻器接入电路电阻应为最大值，即滑动头P应放在a处
②因电源内阻较小则滑动变阻器应选B；一节干电池电动势大约为1.5V，则电压表选D；通过电源的电流不能太大，电流表应选F
③图线和纵轴的交点为电源电动势，E=1.5V；图线的斜率的绝对值等于电源内阻，
考点：测定干电池的电动势和内电阻
点评：对于电流量程的选择往往要估算电路中电流的最大值，电路中的最大电压，估算时电表的影响可近似不考虑。

本题难度：一般
