参考答案：酒精气体传感器P和定值电阻R0串联在电路中，电压表测R0两端的电压．根据酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，得：1r′=kC，k是比例系数．
根据欧姆定律得：UR0=ER0+r′+r
由数学变形得：R0U=R0+r′+rE=R0+1kC+rE
整理得：1U=1ER0k?1C+R0+rER0，根据数学知识得知C正确．
故选C

本题解析：

本题难度：一般

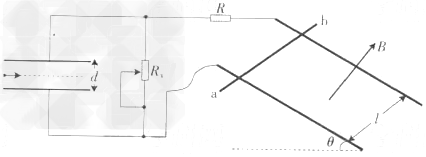

3、计算题  如图所示，质量为M的导体棒ab，垂直放在相距为l的平行光滑金属轨道上。导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B、方向垂直与导轨平面向上的匀强磁场中，左侧是水平放置、间距为d的平行金属板。R和Rx分别表示定值电阻和滑动变阻器的阻值，不计其他电阻。
（1）调节Rx=R，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I及棒的速率v。
（2）改变Rx，待棒沿导轨再次匀速下滑后，将质量为m、带电量为+q的微粒水平射入金属板间，若它能匀速通过，求此时的Rx。

参考答案：解：(1)当ab匀速运动时列力平衡方程得：Mgsinθ=BIl ①
ab切割产生的电动势为：E=Blv ②
由闭合欧姆定律得：?③
由①②③得：，
(2)再次平衡时有：Mgsinθ=BIl ④
由闭合欧姆定律得：?⑤
对微粒列平衡方程得：Eq=mg ⑥
?
U=IRx ⑦
由④-⑦得：

本题解析：

本题难度：一般

4、计算题
如图所示为某同学实验得到的小灯泡灯丝电阻的U—I关系曲线图。
（1）请画出实验电路图（根据该电路图可得到U—I关系的完整曲线），可用的器材有：电压表、电流表、滑线变阻器（变化范围0～50Ω)、电动势为6V的电源（不计内阻）、小灯泡、电键、导线若干。
（2）如果将该小灯泡分别接入甲、乙两个不同电路，如图所示，其中甲电路的电源为一节干电池，乙电路的电源为三节干电池，每节干电池的电动势为1. 5 V，内电阻为1. 5Ω，定值电阻R=18Ω，在电路甲中，小灯泡消耗的电功率为?W，在电路乙中，小灯泡消耗的电功率为?W。则接入?（选填“甲”或“乙”）电路时，小灯泡较亮些。
（3）若将电路乙中的电阻R替换为另一个完全相同的小灯泡，其他条件不变，则此时电源内部的发热功率为?W。
?

参考答案：（1）如图所示（外接法、分压电路）；（2）0.22；0. 16；甲（3）0.27 (0.25～0. 30间都给分）。

本题解析：

本题难度：一般

5、选择题  如图所示的电路中，电源电动势为E、内阻为r，R为滑动变阻器，L1、L2、L3为三个相同的灯泡，电键闭合，当滑动变阻器R的滑动端处于某位置时，三个灯泡均能发光．电键保持闭合，当滑动变阻器滑片向右移动时（　　）
A．电源的总功率减小，输出功率可能先增大后减小
B．L1变亮，L2变暗，L3变暗
C．L1变亮，L2变亮，L3变暗
D．三盏灯中Ll的功率最大
