2、简答题  如图所示．固定在水平桌面上的金属框架cdef，处在竖直向下匀强磁场中，金属棒ab搁在框架上，可无摩擦滑动，此时abeb构成一个边长为L的正方形，棒的电阻为r，其余部分电阻不计，开始时磁感应强度为B0．
（1）若从t=0时刻起，磁感应强度B均匀增加，每秒增量为k，同时保持棒静止，求棒中的感应电流，在图上标出感应电流的方向；
（2）在上述（1）情况中，棒始终保持静止，当t=t1秒时需加的垂直于水平拉力为多大？
（3）若从t=0时刻起，磁感应强度B逐渐减小，当棒以恒定速度v向右做匀速运动时，可使棒中不产生感应电流．则磁感应强度B应怎样随时间t变化？（写出B与t的关系式）

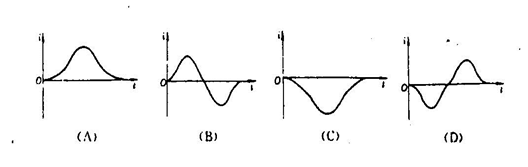

3、填空题  （1）图为某实验小组在做验证楞次定律的实验时得到的波形图，某横坐标为时间t轴，纵坐标为电流i轴。根据图线分析:若将条形磁针的S极插人感应线圈时得到②所示图线，写出获得①所示图线时条形磁铁的运动方式是(? )

A．将条形磁针的N极插入感应线圈
B．将条形磁针的S极拔出感应线圈
C．将条形磁针的N极拔出感应线圈
D．条形磁针静止在感应线圈中
