1、实验题 ( 8 分)某同学设想用如图甲的装置来测量滑块与导轨间的动摩擦因数。在气垫导轨上安装了两光电门l、2,滑块上固定一遮光条,滑块用细线绕过定滑轮与钩码相连。
(1)用游标卡尺测光电门遮光条的宽度d,图乙中游标卡尺读数为?cm 。滑块在轨道上做匀变速运动时,先后通过光电门l 、2 所用的时间分别为t1、t2,两光电门间的距离为L ,用d 、t1、t2 、L 表示滑块运动的加速度a为?
(2)要使细线中拉力近似等于钩码重力,滑块质量M 与钩码质量m 应满足??关系。
(3)满足(2)后,调整气垫导轨水平,断开气源时,测得滑块在轨道上运动的加速度为a1;不改变钩码的质量,接通气源,测得滑块在轨道上运动的加速度为a2,用“a1、a2、g来表示滑块与导轨间的动摩擦因数μ为??。
2、实验题 在“验证机械能守恒定律”的实验中:
①某同学用图甲所示装置进行实验,得到如图乙所示的纸带,A、 B、C、D、E为连续的四个点,交流电的频率为50 Hz,测出点A、C间的距离为14.77cm,点C、E间的距离为16.33cm,已知当地重力加速度为9.8m/s2,重锤的质量为,则重锤在下落过程中受到的平均阻力大小Ff =?(2分)。
②某同学上交的实验报告显示重锤增加的动能略大于重锤减少的重力势能,则出现这一问题的原因可能是 ?(填序号)(2分)。
A.重锤下落时受到的阻力过大? B.在计算中误将g取10m/s2
C.重锤的质量测量错误? D.交流电源的频率不等于50HZ
3、选择题 如图甲所示,一个弹簧一端固定在传感器上,传感器与电脑相连.当对弹簧施加变化的作用力(拉力或压力)时,在电脑上得到了弹簧形变量与弹簧产生的弹力大小的关系图象(如图乙).则下列判断正确的是( )
A.弹簧产生的弹力和弹簧的长度成正比
B.弹簧长度的增加量与对应的弹力增加量成正比
C.该弹簧的劲度系数是200N/m
D.该弹簧受到反向压力时,劲度系数不变
4、简答题 在“探究弹力与弹簧伸长量的关系”试验中,根据实验数据在图中画出了a、b、c、d四个坐标点.
(1)根据a、b、c、d四个坐标点,画出△L-F图线
(2)由图线,若弹簧原长50cm,要使弹簧伸长到75cm(弹簧仍在弹性限度内),需要的拉力为______N.

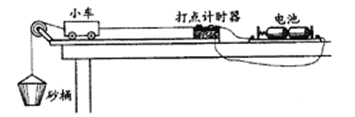

5、实验题 (6分)(1)如图所示为某同学所安装的“验证牛顿第二定律”的实验装置,若在图示状态下开始做实验,请从该同学的装置和操作中指出存在的问题或错误__________?
_________________________________________________________________________________________________________________________________(至少写三项)(4分)
(2)下图是①中更正后实验打出的一条纸带,已知打点计时器的打点周期是0.02s,纸带中数据的单位是:cm,求出小车运动加速度的大小为 ?m/s2,(计算结果保留2位有效数字)(2分)
