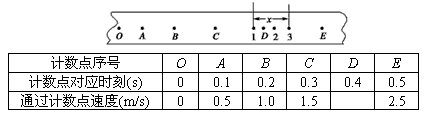

1、实验题  在《探究小车速度随时间变化规律的实验》中得到一条如图所示的纸带，图中O、A、B、C、D、E为选取的计数点，相邻两计数点的时间间隔均为0.1s。计数点D两侧有1、2、3三个计时点，与D构成相邻的计时点，计时点间的时间间隔均为0.02s，其中x＝9.60cm。若某同学在实验中算出小车经过各点的瞬时速度并设计了如下表格：

（1）请帮该同学计算D点的瞬时速度并填在表格中；
（2）在给定的坐标纸上建立坐标系和标度并作出小车的v－t图象，由此判断小车做________运动。

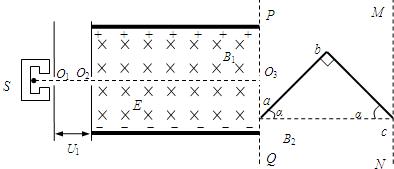

2、简答题  如图所示，粒子源S可以不断地产生质量为m、电荷量为+q的粒子（重力不计）．粒子从O1孔漂进（初速不计）一个水平方向的加速电场，再经小孔O2进入相互正交的匀强电场和匀强磁场区域，电场强度大小为E，磁感应强度大小为B1，方向如图．虚线PQ、MN之间存在着水平向右的匀强磁场，磁感应强度大小为B2（图中未画出）．有一块折成直角的硬质塑料板abc（不带电，宽度很窄，厚度不计）放置在PQ、MN之间（截面图如图），a、c两点恰在分别位于PQ、MN上，ab=bc=L，α=45°．现使粒子能沿图中虚线O2O3进入PQ、MN之间的区域．
（1）求加速电压U1．
（2）假设粒子与硬质塑料板相碰后，速度大小不变，方向变化遵守光的反射定律．粒子在PQ、MN之间的区域中运动的时间和路程分别是多少？

3、选择题  一小球在光滑圆轨道内侧运动，当小球运动到最低点时，小球受到的力是（　　）
A．重力和弹力
B．重力，弹力和向心力
C．重力和内心力
D．弹力和向心力

4、简答题  图甲是某同学探究小车加速度与力的关系的实验装置．他利用光电门测出长方形遮光条通过B点位置所需的时间，从而算出小车此时的速度．遮光条固定在小车上，它沿小车运动方向的宽度为d．用不同重物通过细线拉同一小车，每次小车都从同一位置A由静止释放．

（1）若用刻度尺测出遮光条的宽度d如图乙所示，则d=______cm；实验时将小车从图示位置由静止释放，由数字计时器读出遮光条通过B点位置所用的时间△t=2.0×10-2s，则小车此时的速度大小为v=______m/s；
（2）实验中可近似认为细线对小车的拉力与重物重力大小相等，则重物的质量m与小车的质量M间应满足的关系为______；
（3）测出多组重物的质量m和对应遮光条通过B点的时间△t，并算出遮光条通过B点位置时小车的速度v，通过描点作出线性图象，研究小车加速度与力的关系．处理数据时应作出______（选填“v-m”或“v2-m”）图象，图线斜率k=______（?用重力加速度g、小车质量M、AB间距离LAB表示）．

5、简答题  如图所示，在真空区域内，有宽度为L的匀强磁场，磁感应强度为B，磁场方向垂赢纸面向里，MN、PQ是磁场的边界．质量为m，带电量为-q的粒子，先后两次沿着与MN夹角为θ（0＜θ＜90°）的方向垂直磁感线射入匀强磁场B中，第一次，：粒子是经电压U1加速后射入磁场，粒子刚好没能从PQ边界射出磁场．第二次粒子是经电压U2加速后射入磁场，粒子则刚好垂直PQ射出磁场．不计重力的影响，粒子加速前速度认为是零，求：
（1）为使粒子经电压U2加速射入磁场后沿直线运动，直至射出PQ边界，可在磁场区域加一匀强电场，求该电场的场强大小和方向．
（2）加速电压
