1、简答题  如图所示是示波管的原理图，两偏转电极YY’和XX’的板长均为l=2cm，板间距均为d=0.5cm，YY’偏转电极边缘离屏距离LY=19cm，XX’偏转电极边缘离屏距离LX=15cm，电子枪的加速电压为U加=2000V，加在YY’偏转电极上的信号电压Uy按正弦规律变化，如图所示，其最大值UYmax=100V，变化周期TY=0.01s．加在XX’偏转电极上的扫描电压变化如所示，最大值UXmax=250V，变化周期TX=0.02s．在上述条件下，电子穿过极板时间极短且能全部通过两偏转电极，打到屏上可观察的范围内．
（1）请分别求出在竖直方向和水平方向电子打到屏上的最大偏移量Ymax和Xmax．

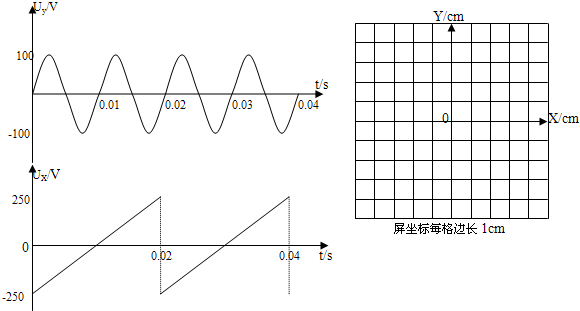

（2）若UY为正时，向上偏移．UX为正时，向右偏移．（UY=0，UX=0时，电子打在屏坐标原点），请结合题给UY和UX随时间变化的图象，在下图屏坐标上画出显示的曲线．

2、选择题  关于电源电动势，下列说法中正确的是（ ? ）
A．同一电源接入不同的电路电动势会发生改变
B．电源电动势就是接入电源两极间的电压表测量的电压
C．电源电动势表征电源把其它形式的能化为电能本领的物理量，与是否接外电路无关
D．电源电动势与电势差是一回事

3、简答题  用电流表和电压表测一节干电池的电动势E和内电阻r．

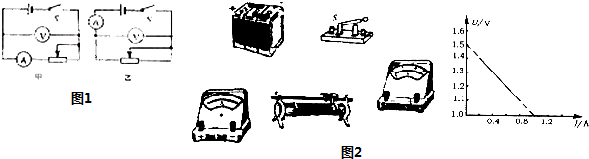

（1）有两种可供选择的实验电路如图1所示，应选______；按照所选电路在实物图2中连图（连线不得交叉）
（2）根据实验获得的U-I图线计算出该电池电动势E=______V，内电阻r=______Ω．

4、简答题  如图所示，一电量为q的正电荷由静止经电压U0加速后，进入两块间距为d、电压为U的平行金属板之间，若质子从两板正中间垂直于电场方向射入，且刚好能从极板边缘穿出电场．不让重力，试求：
（1）金属板的长度L；
（2）质子穿出电场时的动能．

5、简答题  在电场中等势线的描绘实验中所用灵敏电流表的指针偏转方向与电流表的关系是：当电流从正接线柱流入电流表时，指针偏向正接线柱一侧．
（1）某同学在实验中接通电源开关，将两表笔E1、E2在导电纸上移动，不管怎样移动，表针不偏转，经检查，电源与电流表均完好，其原因可能是______．
（2）排除故障后，用这个电表探测基准点2两侧等势点时，将电流表正接线柱的E1接触基准点2上，如图所示，把负接线柱的E2接在纸上某一点，若发现电表指针发生了偏转，该同学移动E2的方向正确的是______
A．若电表指针偏向正接线柱一侧，E2向右移动
B．若电表指针偏向正接线柱一侧，E2向左移动
C．若电表指引偏向负接线柱一侧，E2向右移动
D．若电表指针偏向负接线柱一侧，E2向左移动．
