1、实验题  实验室新进了一批多用电表、电流表、电压表、开关、滑动变阻器、导线和学生电源等电学元件。在某次课外小组活动中王大明和李小东分别做了如下实验：
王大明用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值，根据如图所示的表盘，被测电阻阻值是_______Ω．若将该表选择旋钮置于1 mA挡测电流，表盘仍如图所示，则被测电流为______mA．

2、实验题  A．在研究电路元件的伏安特性时，得到如图所示的伏安特性曲线，已知电压表V（量程为15V，内阻约为150kΩ），电流表A（量程为150mA，内阻约为10Ω）．
1请你把实物图连接完整
2通过伏安特性曲线可以知道随着电压的提高此元件的电阻          （填不变，增加或者减小）[来源:学*科*网]
3把此元件和电阻为99欧姆的标准电阻串联接在电动势10伏特，内阻为1欧姆的电源两端，此时电源的输出功率为                ．


11B．某实验小组利用如图甲所示的实验装置来验证钩码和滑块所组成的系统机械能守恒．

①实验前需要调整气垫导轨底座使之水平，利用现有器材如何判断导轨是否水平？
                                                                        ．
②测得遮光条的宽度d=0．50cm；实验时将滑块从图示位置由静止释放，由数字计时器读出遮光条通过光电门的时间Δt=2．0×10-2s，则滑块经过光电门时的瞬时速度为                m/s．在本次实验中还需要测量的物理量有：钩码的质量m、                  和
                  （文字说明并用相应的字母表示）．
③本实验通过比较             和             在实验误差允许的范围内相等（用测量的物理量符号表示），从而验证了系统的机械能守恒．

3、实验题  某同学为了测电流表的内阻的精确值，准备了如下器材：
A.电流表:量程100mA，内阻约5
B.电压表:量程15V，内阻约l0k
C.电压表:量程3v，内阻约5k
D.定值电阻:阻值20
E.滑动变阻器:0~10，额定电流为lA
F.滑动变阻器:0~1000，额定电流为0.2A
G.电源E:电动势为6v，内阻较小
H.导线、电键
要求:电流表的示数从零开始变化，且能多测几组数据，尽可能使电压表的表针偏转范围大。

【小题1】实验中电压表应选用           ，滑动变阻器应选用                 。(填器材前面的字母序号号)
【小题2】在右上方虚线方框中画出测量用的电路图。
【小题3】若选测量数据中的一组来
计算电流表的内阻，其中电压表的示数用U表示，电流表的示数用I表示，则所测电流表的内阻的表达式为                         。

4、实验题  “探究导体电阻与导体长度、横截面积、材料的关系”的实验电路如图1所示，a、b、c、d是四种不同规格的金属丝。现有几根康铜合金丝和镍铬合金丝，其规格如下表所示。

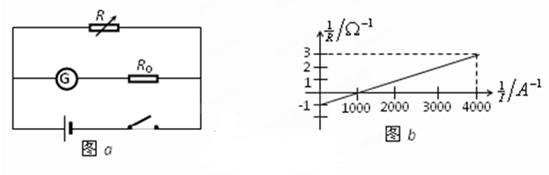

5、实验题  （6分）某同学用如图a所示的电路测量电源的电动势和内阻，其中R是电阻箱，R0是定值电阻，且R0=3000Ω，G是理想电流计。改变R的阻值分别读出电流计的读数，做出1/R—1/I图像如图b所示，则：电源的电动势是          ，内阻是
