1、作图题  如图所示，物体A对物体B的压力是10 N，试画出这个力的图示和示意图．

图2－1－3

参考答案：：力的图示如图甲或乙，力的示意图如图丙．

本题解析：：(1)画力的图示
①选定标度：此题选2 mm长的线段表示2 N的力．
②从作用点沿力的方向画一线段，线段长短跟选定的标度和力的大小成正比，线段上加刻度，如图甲所示，也可以如图乙所示，从O点(用O点代替B物体)竖直向下画一段五倍于标度(10 mm)的线段；
③在线段上加箭头表示力的方向．
(2)画力的示意图：从作用点或从B的中心处沿力的方向画一线段，并加上箭头，表示方向，然后标明N＝10 N即可，如图丙所示．

本题难度：简单

2、实验题  某同学用如图所示的装置测定重力加速度。（交流电频率为50Hz）

①打出的纸带如图所示，实验时纸带的______端通过夹子和重物相连接。（选填“甲”或“乙”）

②纸带上1至9各点为计时点，由纸带所示数据可算出实验时的重力加速度为______? m/s2。
③当地的重力加速度数值为9.8 m/s2，请列出测量值与当地重力加速度的值有差异的一个原因（实验操作无误）?　　　　　　　　　　?。

参考答案：①乙；② 9.4；③纸带和打点计时器间的摩擦阻力、空气阻力。

本题解析：①从纸带上可以发现从甲到乙，相邻的计数点的距离越来越小，也就说明速度越来越小．与重物相连接的纸带先打出点，速度较小，所以实验时纸带的乙端通过夹子和重物相连接．
②根据运动学公式x=at2得：g==9.4m/s2．
③测量值与当地重力加速度的值有差异的一个原因是纸带和打点计时器间的摩擦阻力、空气阻力．

本题难度：一般

3、填空题  相邻计数点间的时间间隔为0.1s。

（1）打点计时器打下D点时小车的瞬时速度为??m/s，
（2）小车的加速度为??m/s2。

参考答案：（1）0.338（2）0.385

本题解析：根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，可以求出打纸带上D点时小车的瞬时速度大小，根据匀变速直线运动的推论公式△x=aT2可以求出加速度的大小．
（1）根据匀变速直线运动中时间中点的速度等于该过程中的平均速度，
（2）根据匀变速直线运动的推论公式△x=aT2可以求出加速度的大小，
得：?
为了更加准确的求解加速度，我们对2个加速度取平均值
得：
即小车运动的加速度计算表达式为：
点评：要提高应用匀变速直线的规律以及推论解答实验问题的能力，在平时练习中要加强基础知识的理解与应用．

本题难度：简单

4、选择题  两个物体相互接触，关于接触处的弹力和摩擦力，以下说法正确的是（　　）
A．一定有弹力，但不一定有摩擦力
B．如果有弹力，则一定有摩擦力
C．如果有摩擦力，则一定有弹力
D．如果有摩擦力，则其大小一定与弹力成正比

参考答案：A、物体之间相互接触不一定有弹力，故A错误；
B、有弹力不一定有摩擦力，因为物体之间不一定粗糙也不一定有相对运动或相对运动趋势，故B错误；
C、有摩擦力物体之间一定有挤压，因此一定有弹力，故C正确；
D、静摩擦力大小与物体之间弹力无关，滑动摩擦力与弹力成正比，故D错误．
故选C．

本题解析：

本题难度：一般

5、选择题  （1）(4分)下图螺旋测微器的读数为?mm．游标卡尺的示数为?mm．

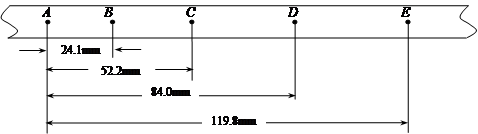

（2）在验证机械能守恒定律的实验中。实验所用的电源为学生电源，输出电压为6V的交流电。重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点痕进行测量，即验证机械能守恒定律，也可以测量重锤下落的加速度a的数值．如上图所示，根据打出的纸带，选取纸带上的连续的五个点A、B、C、D、E，测出A距起始点O的距离为s0，点AC间的距离为s1，点CE间的距离为s2，使用交流电的频率为f，根据这些条件计算重锤下落的加速度a＝____。
(3) 在上述验证机械能守恒定律的实验中发现，重锤减小的重力势能总是大于重锤动能的增加，其原因主要是因为在重锤下落的过程中存在阻力作用，可以通过该实验装置测阻力的大小．若已知当地重力加速度公认的较准确的值为g，还需要测量的物理量是________。试用这些物理量和上图纸带上的数据符号表示出重锤在下落的过程中受到的平均阻力大小F ＝__?。

参考答案：（1）5.725mm? 11.65mm
（2）；?（2分）
（3） (3)重锤的质量m，mg-ma（4分）

本题解析：（1）游标卡尺读数的方法是主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读，两种仪器读数时均可采用公式法，即：主尺读数+副尺读数．
（2）利用匀变速直线运动的推论△x=at2?a===
（3）还需要测量的物理量是重锤的质量m．重物下落过程中受重力mg和阻力F，根据牛顿第二定律得：
F合=mg-F? F=mg-ma=mg-
纸带问题的处理是力学实验中常见的问题．我们可以纸带法实验中，若纸带匀变速直线运动，测得纸带上的点间距，利用匀变速直线运动的推论，可计算出打出某点时纸带运动的瞬时速度和加速度．

本题难度：一般
