1、实验题 (8分)如图所示,A、B、C为黑箱上的三个接点,已知任意两个接点间最多只能接一个元件,可能的元件有电池、电阻和二极管.

(1)用多用电表判断黑箱内有无电池,操作方法是:______________?______.
(2)经检测发现黑箱内没有电池,用多用电表的欧姆挡测量各接点间的电阻,结果如下,试在图中画出黑箱内一种可能的电路.
红表笔接点
| C
| B
| A
| B
| C | A
|
黑表笔接点
| B
| C
| B
| A
| A | C
|
表盘示数
| 很小
| 很大
| R
| R | 比AB间阻值R略大
| 很大
|
?
参考答案:(1)用多用电表的直流电压挡测各对接点间的电压,若任意一组接点间均无电压,则能说明黑箱内没有电池.
(2)黑箱内元件连接如图所示.

本题解析:略
本题难度:简单
2、实验题 某同学用如图所示电路来测定电池的电动势和内阻。
①实验开始时,滑片P应位于_________端。(填A或B)
②该同学测得如下表的五组数据。根据数据在答题卷相应图中作出U-I图线,从图象可得电池的电动势E=________V,内阻r=___________Ω。(结果均保留二位小数)。
?

| 1
| 2
| 3
| 4
| 5
|
U/V
| 1.37
| 1.32
| 1.24
| 1.10
| 1.05
|
I/A
| 0.12
| 0.20
| 0.31
| 0.50
| 0.57
|
?
参考答案:?A?
? 1.43~1.48均正确? 0.64~0.78均正确
本题解析:①滑动变阻器采用限流接法时,为保证电路安全,闭合开关前,滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值由电路图可知,实验开始时,滑片P应位于A端.
②根据实验数据在坐标系中描点,然后用一直线把各点连接起来,作出电源的U-I图象。如下图所示

?图象与纵轴的交点是电源的电动势,图象斜率的绝对值是电源的内阻.由电源的U-I图象可知,电源电动势E=1.45V,
电源内阻r=
≈0.69Ω.
本题难度:一般
3、简答题 (1)在“描绘小电珠的伏安特性曲线”实验中,反应器材有:小电珠(2.5V,0.6W).滑动变阻器、多用电表、电流表、电压表、电池组、开关、导线若干.

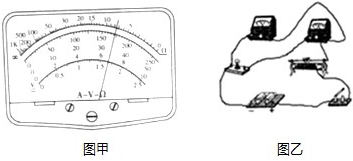

①粗测小电珠的电阻,应选择多用电表______倍率的电阻档(请填写“xl”、“x10”或“x100”);调零后,将电笔与小电珠的两极连接,示数如图甲,结果为______Ω.
②某同学正确选择仪器后连接了如图乙的电路,要求电流表能从O开始增大.实验前请你检查该电路,指出电路在接线上存在的问题:______;______.

参考答案:①小电珠(2.5V,0.6W),小电珠正常发光时的电阻R=U2P≈10.4Ω,
测小电珠的电阻,应将选择开关旋至欧姆档,选择多用电表×1倍率,由图甲所示可知,电阻为1×7.5=7.5Ω.
②因待测电阻较小,远小于电压表内阻,所以应该采用电流表的外接法,要求电流表能从O开始增大,滑动变阻器应用分压式接法.
存在的问题:电流表应采用内接的方法;滑动变阻器用限流式方式的接法.
故答案为:①xl,7.5;②电流表采用内接的方法;滑动变阻器用限流式方式的接法.
本题解析:
本题难度:一般
4、实验题 (10分)热敏电阻包括正温度系数电阻器(PTC)和负温度系数电阻器(NTC)。正温度系数电阻器(PTC)在温度升高时电阻值越大,负责温度系数电阻器(NTC)在温度升高时电阻值越小,热敏电阻的这种特性,常常应用在控制电路中。某实验小组选用下列器材探究通过热敏电阻Rx(常温下阻值约为10.0Ω)的电流随其两端电压变化的特点。
A.电流表A(量程0.6A,内阻约0.3Ω)
B.电压表V(量程15.0V,内阻约10kΩ)
C.滑动变阻器R(最大阻值为10Ω)
D.滑动变阻器R′(最大阻值为500Ω)
E.电源E(电动势15V,内阻忽略)
F.电键、导线若干
①实验中改变滑动变阻器滑片的位置,使加在热敏电阻两端的电压从零开始逐渐增大,请在所提供的器材中选择必需的器材,应选择的滑动变阻器?。(只需填写器材前面的字母即可)

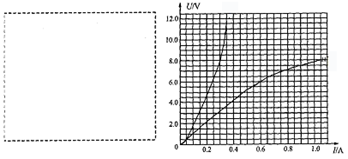

②请在所提供的器材中选择必需的器材,在虚线框内画出该小组设计的电路图。


③该小组测出热敏电阻R1的U—I图线如曲线I所示。请分析说明该热敏电阻是?热敏电阻(填PTC或NTC)。
④该小组又通过查阅资料得出了热敏电阻R2的U—I图线如曲线II所示。然后又将热敏电阻R1、R2分别与某电池组连成如图所示电路。测得通过R1和R2的电流分别为0.30A和0.60A,则该电池组的电动势为?V,内阻为?Ω。(结果均保留三位有效数字)
参考答案:(1)C?(2)见解析?(3)PTC?(4)9.6—10.4v? 6.0—8.0Ω
本题解析:(1)要使加在热敏电阻两端的电压从零开始逐渐增大,则必须用分压电路,故滑动变阻器应该选用阻值较小的C;(2)电路如图所示:
;故采用安培表外接电路;

(4)由图像可知曲线I 表示的电阻随着电压的增大阻值增大,即随着温度的增大阻值增大,所以是正温度系数电阻PTC;(3)对于电阻R1,I1=0.3A,U1=8V;对于电阻R2,I2=0.6A,U2=6V;则根据欧姆定律:E=U1+I1r;
E=U2+I2r;即E=8+0.3r;E=6+0.6r;联立解得:E=10.0V;r=6.67Ω

本题难度:一般
5、实验题 一只小灯泡,标有“3 V,1.5 W”字样.现要描绘小灯泡0~3 V的伏安特性曲线.实验器材有:
A.最大阻值为10 Ω的滑动变阻器
B.电动势为6 V、内阻约为1.0 Ω的电源
C.量程为0.6 A、内阻约为1.0 Ω的电流表A1
D.量程为3 A、内阻约为0.1 Ω的电流表A2
E.量程为3 V、内阻约为6 kΩ的电压表V1
F.量程为15 V、内阻约为10 kΩ的电压表V2
G.开关、导线若干
(1)电压表应选用________;电流表应选用________.(将选项代号的字母填在横线上)
(2)在该实验中,设计了如下图所示的四个电路.为了减小误差,应选取的电路是________(将选项代号的字母填在横线上).

(3)以下是该实验的操作步骤:
A.将电流表、电压表、变阻器、小灯泡、电源、开关正确连接成电路
B.调节滑动变阻器触头的位置,保证闭合开关前使变阻器与小灯泡并联部分的阻值最大
C.闭合开关,记下电流表、电压表的一组示数(U,I),移动变阻器的滑动触头,每移动一次记下一组(U,I)值,共测出12组数据
D.按所测数据,在坐标纸上描点并将各点用直线段连接起来,得出小灯泡的伏安特性曲线
指出以上步骤中存在错误或不妥之处并修改:________
参考答案:(1)E C (2)C(3)步骤B不妥,步骤D有错,
本题解析:(1)在使用电压表,电流表时我们尽量使其达到满偏,故选用电压表E,小灯泡的额定电流为
,所以选用电流表C,
(2)因为实验要求描绘小灯泡0~3 V的伏安特性曲线.故采用滑动变阻器的分压接法,因为小灯泡的电阻和电流表的电阻相接近,所以采用电流表的外接法,故选C
(3)步骤B不妥,应为:闭合开关前应使变阻器与小灯泡并联部分的电阻为零.步骤D有错,应为:按所测数据,在坐标纸上描点并将各点用一条平滑的曲线连接起来.
点评:在选择电路图时,为此类型题目的难点,一定要注意看看题目中有没有对0电压的要求,这是滑动变阻器的接法选取的依据,根据
与
的大小关系判断电流表的接法
本题难度:一般
