3、简答题  如图所示，电源电动势E=6V，内阻r=1Ω，灯泡L1标有“6V4W”，灯泡L2标有“4V4W”，滑动变阻器的阻值为0～4Ω．闭合开关S后，求：
（1）滑动变阻器的滑片p移到上端a点时，灯泡L1消耗的功率；
（2）滑动变阻器的滑片p移到下端b点时，灯泡L2消耗的功率．

4、简答题  有下列器材：
A．两根完全相同的电热线（484Ω，2A）；
B．一个单刀单掷开关S1；
C．一个单刀双掷开关S2；
D．导线若干和插头（可连接一般照明电路）．用以上器材制作一电热器，请在图中完成上述器材的连接方式（图中仅给出了电热丝和插头，其它的器材均要求自己画）．要求：在电路中尽可能地实现多温档调温功能，并计算每档的电功率是多少？

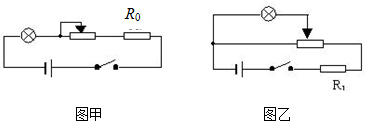

5、选择题  有一个标有“6V，3W”的灯泡，一个标有“20Ω，2A”的滑动变阻器，一个电压为9V的恒压电源，一个电键，一个符合各自设计要求的电阻R0或R1，导线若干．甲和乙两同学分别设计出如下的调光电路：使电键闭合后，滑动变阻器的滑片由一端滑到另一端时，灯由正常发光逐渐变暗．下面评价他们所设计的电路的优点和缺点中正确的是：（　　）


A．甲电路耗电量小，亮度变化范围大
B．甲电路耗电量小，亮度变化范围小
C．乙电路耗电量小，亮度变化范围大
D．乙电路耗电量大，亮度变化范围小
