参考答案：（１１分）③ 2R2（2分）?（1）C?（2分）? A?（2分）
（2）偏小 （2分） （3）串（1分）? 5900（2分）

本题解析：本实验来源于半偏法测电阻，电阻R1较大，灵敏电流表并联部分电阻对电路总电阻影响不大，当电流表偏转到满刻度的1/3时，由并联分流可知R2支路电流为2/3，有rg =2R2（1）由以上所述实验原理，R1应选择电阻较大的滑动变阻器，R2应选用电阻箱，以便于读数（2）实际电流增大，则R2支路电流大于满篇的2/3，由并联分流原理可知测量值和真实值相比偏小⑶由
点评：难度中等，应明确本实验的原理，滑动变阻器电阻越大实验误差越小，电表的改装实际就是应用了串联分压和并联分流的原理

本题难度：一般

2、实验题  在“测定金属丝的电阻率”的实验中，某同学进行了如下测量：
（1）用毫米刻度尺测量接入电路中的被测金属丝的有效长度．测量3次，求出其平均值L.其中一次测量结果如图甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________ cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d.其中一次测量结果如图乙所示，如图乙中读数为__________mm。

（2）采用如图丙所示的电路测量金属丝的电阻．电阻的测量值比真实值_____(填“偏大”或“偏小”)．最后由公式ρ＝_____计算出金属丝的电阻率（用直接测量的物理量表示）．

参考答案：（1）24.12~24.14，0.518~0.519；（2）偏小，

本题解析：毫米刻度尺读数要估读到0.1mm，螺旋测微器读数=固定刻度读数+半刻度读数+可动刻度读数；从原理图中看出是安培表外接法中，误差原因是电压表的分流作用会使电流测量值I偏大，根据欧姆定律，故电阻测量值偏小；根据欧姆定律和电阻定律列式求解电阻率．（1）毫米刻度尺读数要估读到0.1mm，故读数为241.3mm=24.13cm；读出在24.12~24.14均合理，螺旋测微器固定刻度读数为0，半刻度读数0.5mm，可动刻度读数1.8×0.01=0.018mm，故毫米刻度尺读数为0.518mm；由于估读，故在0.518~0.519范围内均合理。（2）
（2）由于采用了安培表外接法，电压表的分流作用会使电流测量值I偏大，而电压测量值U准确，故根据欧姆定律，电阻测量值偏小；根据欧姆定律：根据电阻定律：，其中：；故。

本题难度：一般

3、实验题  硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R0为已知定值电阻，电压表视为理想电压表。


①若电压表的读数为，则I＝?
②实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。如图，短路电流为?mA ，电动势为?V。
③ 实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，如图.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率
为??mW（计算结果保留两位有效数字）。

参考答案：① ?②mA　　　2.67V　③0.067mW

本题解析：由欧姆定律可知I=，短路电流是指路端电压为零的时候的电流，也就是与横轴的交点，与纵坐标的交点即为电源电动势。

本题难度：一般

4、选择题  用伏安法测电阻，有如下两种电路连接方式，若采用(a)方式，则测量值?真实值（填大于、等于、小于），若采用(b)方式，则测量值?真实值（填大于、等于、小于）。

参考答案：?大于?，??小于?

本题解析：略

本题难度：简单

5、实验题  有一个小灯泡上标有“6V，1．2W”的字样，现要测量其伏安特性曲线，要求电压从零开始测量。备有下列器材：
A．直流电源（9V）
B．滑动变阻器（最大值30Ω）
C．电压表（0～10V，内阻约为3KΩ）
D．电流表（0～0．3A，内阻约为0．01Ω）
E．开关一只，导线若干

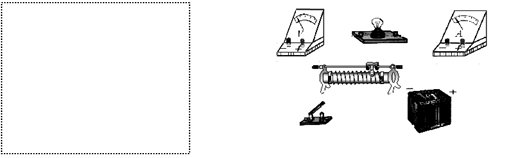

①请在虚线框内画出电路图，并在实物图上连线。

②当小灯泡两端电压为6V时，测得通过它的电流为0．20A，当电压降为3V时，流过灯丝的电流为0．15A，那么当小灯泡两端电压为5V时，流过灯丝的电流为________。
A．I = 0．17A? B．I = 0．25A? C．0.15 A<I<0.17A? D．0.17A<I<0.20A

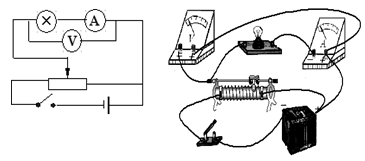

参考答案：（1）电路如图（3分），实物连接如图（4分）

（2）D（4分）

本题解析：本题中小灯泡正常工作时电阻为R =" U" 2/ P =30Ω，是电流表内阻的3000倍，而电压表内阻是小灯泡电阻的100倍，所以设计电路时应为电流表的内接法，题目要求电压从零开始调节，滑动变阻器应连接为分压式。
（3）滑块与车面间由于摩擦而产生的内能。

本题难度：一般
