1、简答题  如图所示，匀强磁场的磁感强度B=0.8T，竖直向下穿过水平放置的矩形线框MNPQ，MN=PQ=2m，MP=NQ=1m，ab是用与线框相同的导线制成，它们单位长度的电阻R0=0.1Ω/m，不计摩擦．ab杆从MP处开始以v=5m/s?的速度向右匀速滑动．
（1）关于ab杆两端的电势差的讨论：
某同学认为：ab杆两端的电势差Uab就是路端电压，ab杆匀速切割磁感线时，感应电动势大小恒定，且内电阻r大小不变．当ab杆滑至线框正中间时，外电路电阻最大，此时，Uab有最大值，也即Uab的值是先变大后变小．
你认为该同学的判断是否正确？若他判断错误，你重新分析，并确定Uab的大小：若他的判断正确，请算出Uab的最大值．
（2）关于线框MNPQ的电功率P的讨论：
某同学认为：既然ab杆滑至线框正中间时，路端电压最大，此时线框MNPQ的电功率P也最大，所以P的值是先变大后变小．
你认为该同学的判断是否正确？请作出评价，并说明理由．（不需要定量计算．）

参考答案：（1）正确．?
ab杆在正中间时，外电阻最大，最大电阻为 Rm=12×（2+1）×R0=0.15Ω，杆ab的电阻r=0.1Ω，
感应电动势 ε=BLv=0.8×1×5V=4V
∴Uab的最大值为Uab=εRm+rRm=40.15+0.1×0.15V=2.4V
（2）错误．?
线框MNPQ的电功率P就是电源输出功率，当R=r时，P最大，而ab杆在正中间位置的两侧某处，均有R=r．
所以，线框MNPQ的电功率P先变大、后变小、再变大、再变小．?
答：（1）该同学的判断正确．Uab的最大值为2.4V．
（2）该同学的判断错误，线框MNPQ的电功率P先变大、后变小、再变大、再变小．

本题解析：

本题难度：一般

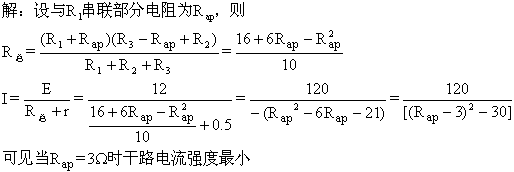

2、简答题  如图所示电路中，已知电源电动势E＝12V，内阻r＝0.5，＝2，＝3，为5的滑动变阻器，其滑动头为P，求当滑动头P滑到什么位置时，干路中电流最小?

参考答案：?，干路中电流最小

本题解析：

本题难度：简单

3、选择题  如图所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数几乎都为U，下列判断正确的是（　　）
A．a处接线断开
B．触头P开路
C．a、b间电阻丝开路
D．b处接线开路
