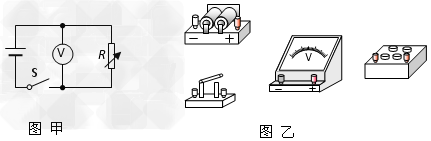

参考答案：（1）如下左图所示；



（2）如上右图所示；
（3）电源的电动势为1.5V，短路电流为1.5V2Ω=0.75A，电流与路段电压的关系式为：U=E-Ir=1.5-2r
在上图中作出电流与路段电压的图线，如图；
交点坐标即为小灯泡的实际电压和电流，故功率为：P=UI=0.8×0.35=0.28W
故答案为：0.28．

本题解析：

本题难度：一般

3、选择题  如图所示，平行等距的竖直虚线为某一电场的等势面，一带负电的微粒以一定初速度射入电场后恰能沿直线AB运动，由此可知

[? ]

参考答案：A

本题解析：

本题难度：一般

4、简答题  把量程为3mA的电流表改装成欧姆表，其结构如图所示，其中电池的电动势E=1.5V，改装后，将原来电流表3mA的刻度定为电阻的“0”刻度，则2mA刻度处标______Ω，1mA刻度处应标______Ω．

参考答案：电池电动势E=1.5V，3mA刻度线为电阻的0刻度，即外加电阻为零，
欧姆表内阻：R内=EIg=1.5V3×10-3A=500Ω；
2mA的时候总电阻1.5V2×10-3A=750Ω，该处电阻值：750-500=250Ω；
1mA的时候总电阻1.5V1×10-3A=1500Ω，该处刻度值为：1500-500=1000Ω；
故答案为：250；1000．

本题解析：

本题难度：一般

5、实验题  有以下的可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流。
A．待测电流表A0：满偏电流约为700～800μA、内阻约100Ω，已知表盘刻度均匀、总格数为N；
B．电流表A：量程0.6A、内阻0.1Ω；
C．电压表V：量程3V、内阻3kΩ；
D．滑动变阻器R：最大阻值200Ω；
E．电源E：电动势约3V、内阻约1.5Ω；
F．开关S一个。
（1）根据你的测量需要，“B．电流表A”、“C．电压表V”中应选择___________。（只需填写序号即可）
（2）在虚线框内画出你设计的实验电路图。

（3）测量过程中，测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流IAmax=___________，式中除N、n外，其他字母符号代表的物理量是_______________________。

参考答案：（1）C （2）（3）；U为电压表读数，Rv为电压表内阻

本题解析：

本题难度：一般
