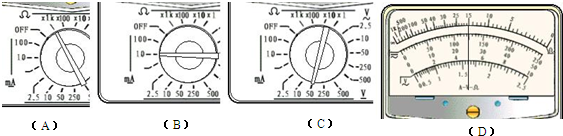

1、简答题  图中A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表指针在测量时的偏转位置，由此可知：
A是用作______表，若用此档测量，指针位置如D，则读数是______；
B是用作______表，若用此档测量，指针位置如D，则读数是______；
C是用作______表，若用此档测量，指针位置如D，则读数是______．

参考答案：A、选择开关指在×1K挡，是用作欧姆表，读数为15×1K=15KΩ；
B、选择开关指在直流10mA挡，是用作电流表，每小格表示0.2mA，读数为25×0.2mA=5.0mA；
C、选择开关指在直流50V挡，是用作电压表，每小格表示1V，读数为25.0×1V=25.0V．
故答案为：欧姆，15KΩ；电流，5.0mA；电压，25.0V．

本题解析：

本题难度：一般

2、简答题  如图所示，匀强电场分布在正方形ABCD区域内，场强方向平行于AB边，M、N分别为AB边和BC边的中点．一个具有初动能E0的带电粒子射入电场（沿纸面运动）．如果带电粒子从M点垂直于电场方向进入电场后，恰好从C点离开电场，则带电粒子从C点离开电场时的动能为______；如果带电粒子以相同初动能从N点垂直于BC边方向射入电场，则它离开电场时的动能为______．（带电粒子重力不计）

参考答案：①从M点射入，粒子做类似平抛运动；
粒子在竖直方向上做匀加速直线运动，水平方向做匀速直线；
设正方向边长为L，水平分运动：L=vot；
竖直分运动：12L=vy2t；
故vy=v0；
合速度v=

本题解析：

本题难度：简单

3、填空题  在测量金属丝的电阻率的实验中，已知电阻丝的电阻约为10Ω，现备有下列器材供选用：
A．量程是0-0.6A，内阻是0.5Ω的电流表；
B．量程是0-3A，内阻是0.1Ω的电流表；
C．量程是0-3V，内阻是6kΩ的电压表；
D．量程是0-15V，内阻是30kΩ的电压表；
E．阻值为0-1kΩ，额定电流为0.5A的滑动变阻器；
F．阻值为0-10Ω，额定电流为2A的滑动变阻器；
G．蓄电池（6V）；
H．开关一个，导线若干．
（1）为使测量结果尽量准确，电流表应选用______，电压表应选用______，滑动变阻器应选用______．（只填字母代号）
（2）若图所示的实验仪器就是我们选定，请用铅笔画线连接实验电路．

参考答案：（1）电源电动势为6V，电压表应选C、量程是0-3V，内阻6kΩ；如果选D、量程是0-15V，内阻30kΩ，电源电动势不到电压表量程的一半，读数误差较大；电路最大电流约为I=ER=6V10Ω=0.6A，则电流表应选：A、量程是0-0.6A，内阻是0.5Ω；为方便实验操作，滑动变阻器应选：F、阻值为0-10Ω，额定电流为2A．
（2）待测电阻为10Ω，滑动变阻器最大电阻为10Ω，为测多组实验数据，滑动变阻器应采用分压接法；RRA=10Ω0.5Ω=20，RVR=6000Ω10Ω=600，RVR＞RRA，则电流表应采用外接法，电路图如图所示．
故答案为：（1）A；C；F；（2）电路图如图所示．

本题解析：

本题难度：一般

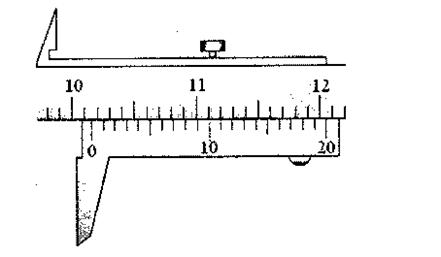

4、实验题  （I）用分度为0．05mm的游标卡尺测量某．L件的直径，示数如图所示，此示数为?cm。

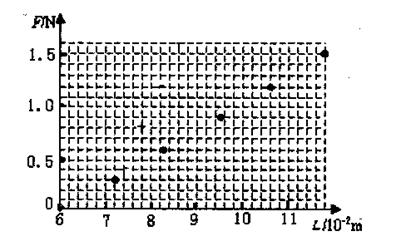

（II）某同学在做探究弹力和弹簧伸长的关系的实验中，在竖直悬挂的弹簧下加钩码。下表是他的实验数据。实验时弹力始终未超过弹簧的弹性限度，弹簧很轻，自身的质量可以忽略不计。（g=10m／s2）

参考答案：（I）10.055? 3分
（Ⅱ）①弹簧长度L/cm（弹簧下端点在刻度尺就上的读数L/cm）? 2分
②26? 2分

本题解析：略

本题难度：一般

5、填空题  一个电流计的内阻是100Ω，满偏电流是1mA，若将它改装成量程为3V的电压表，则应______（填“串”或“并”）联一个阻值为_______Ω的电阻．若把它改装成量程为0.6A的电流表，则应______（填“串”或“并”）联一个阻值为______Ω的电阻．

参考答案：改装成电压表要串联电阻分压
串阻值为R=UIg-Rg=31×10-3-100=2900Ω
改装成电流表要并联电阻分流，并联电阻阻值为R：R=IgRgI-Ig=1×10-3×1000.6-1×10-3=0.167Ω
故答案为：串，2900Ω，并，0.167Ω

本题解析：

本题难度：简单
