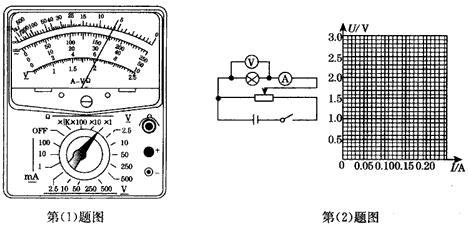

1、实验题  （1）用多用电表的欧姆挡测某一额定电压为3V的小灯泡的电阻，读数情况如图，则小灯泡的电阻RL=_______________Ω；接着再用该电表测量一阻值约2kΩ的电阻的阻值，则选择开关应该置于_______________率挡位；换挡后，在测电阻之前，应该先_______________。

（2）在描绘该小灯泡的伏安特性曲线时，将（1）中的小灯泡接入如图所示的电路进行实验，得到如下表的数据，请在所给的坐标系中描绘出小灯泡的伏安特性曲线。

（3）若将该小灯泡直接接到电动势E=2V，内阻r=10Ω的电源两端，则该灯泡实际消耗的功率为P=_______________W。

参考答案：（1）6.0，×100，进行电阻调零（或欧姆调零）（2）（3）0.08-0.11

本题解析：

本题难度：一般

2、选择题  一节干电池的电动势为1.5V，有以下几种说法，正确的是（ ? ）
①电源中每通过1C电量，电源把1.5J的化学能转变为电能
②干电池能在1s内将1.5J的化学能转变成电能
③不同型号的干电池电动势均是1.5V，与干电池的体积无关
④一节干电池将化学能转变成电能的本领比一节铅蓄电池（电动势为2V）的小．
A．①②③
B．②③④
C．①②④
D．①③④

参考答案：D

本题解析：

本题难度：简单

3、选择题  用万用表测直流电压U和测电阻R时，若红表插入万用表的正（+）插孔，则（ ? ）
A．前者（测电压U）电流从红表笔流入万用表，后者（测R）从红表笔流出万用表
B．前者电流从红表笔流入万用表，后者电流从红表笔流入万用表
C．前者电流从红表笔流出万用表，后者电流从红表笔流出万用表
D．前者电流从红表笔流出万用表，后者电流从红表笔流入万用表

参考答案：B

本题解析：

本题难度：简单

4、填空题  （4分）如图为某同学在“研究匀变速直线运动”的实验打出的纸带的一部分，其中A、B、C为三个计数点，已知此物体做匀变速直线运动，打点计时器使用50Hz的交流电，测得AB=3．27cm，AC=8．00cm，则物体的加速度a=?m／s。

参考答案：0.46

本题解析：略

本题难度：一般

5、简答题  在测定一节干电池电动势和内阻的实验中，某学生采用了如图所示实验器材连接，请指出该学生在接线中错误和不规范的做法．
（1）______；（2）______；（3）______；（4）______．

参考答案：（1）滑动变阻器应串联在电路中，但图示接法，无论怎么移动，滑动变阻器不起变阻作用．
（2）电流应从正接线柱流入，负接线柱流出，即电流表正负接线柱错误．
（3）电源电动势大约1.5V，电压表量程选用3V量程，即电压表量程选用不当．
（4）断开电键，电压表仍有示数，电路不安全，即开关不能控制电压表．
故答案为：（1）滑动变阻器不起变阻作用．（2）电流表正负接线柱错误．（3）电压表量程选用不当．（4）开关不能控制电压表．

本题解析：

本题难度：一般
