1、实验题  小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

（1）在下面框中画出实验电路图。可用的器材有：电压表、电流表、滑线变阻器（变化范围0-10Ω）、电源、小灯泡、电键、导线若干。
（2）在下图中画出小灯泡的U-I曲线。
?
（3）将小灯泡接在电动势是1.5V，内阻是2.0Ω的电池两端，小灯泡的实际功率是多少？（简要写出求解过程；若需作图，可直接画在第（2）小题的方格图中）

参考答案：（1）
（2）
（3）作出U=图线，可得小灯泡工作电流为0.35安，工作电压为0.80伏，因此小灯泡实际功率为0.28瓦

本题解析：

本题难度：一般

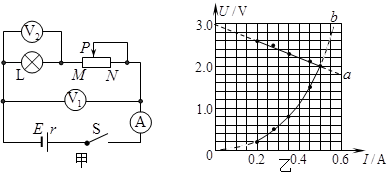

2、实验题  （10分）两位同学利用图甲所示的电路描绘小灯泡的伏安特性曲线、测定电源的电动势E和内电阻r。滑动变阻器的滑动触头P从最右端N滑到最左端M的过程中，一同学记录了电流表A(内阻为1.0Ω)和电压表V1(内阻约为20kΩ)的示数；另一同学记录的是电流表A和电压表V2(内阻约为10kΩ)的示数。两位同学各记录了5组数据(包含P在M、N两端时的示数)，并根据所记录数据描绘了图乙所示的两条U-I图线。回答下列问题：
?
(1)图线a是利用电流表A和电压表?的示数进行图线描绘 (选填“V1”或“V2”)。
(2)根据图乙可得，电源的电动势E =?V、内电阻r =?Ω。
(3)图乙中两条图线的交点表示P滑到了?端(选填“M”或“N”)。
(4)根据图乙可求得滑动变阻器的总阻值为?Ω。

参考答案：(1) V1?(2)3.0、1.0? (3) M? (4)12

本题解析：（1）由图知图线a电压随电流的增大而减小，所以是利用电压表V1的示数进行描绘的；（2）根据闭合电路的欧姆定律，结合乙图可得E=3.0V，内阻r=1.0Ω；（3）交点表示两电表示数相同，故P滑到M端；（4）当滑片P滑到N端时，V1的示数最大，V2的示数最小，滑动变阻器的总阻值为.

本题难度：一般

3、实验题  图为某同学根据测定一节干电池的电动势和内电阻的实验数据绘制成的U-I图，由此可得干电池的电动势E =__________V，内阻r =?Ω．（结果保留2位有效数字）

参考答案：1.5?0.60~0.63

本题解析：在路端电压与电流的关系图像中，图线与纵坐标的交点即为电源电动势的大小，斜率表示电源内阻，由此可知电源电动势为1.5V，内阻为
点评：难度较小，本题应注意电压没有从原点开始，短路电流已经不再是图线与横坐标的交点，这是本题容易忽略的

本题难度：简单

4、简答题  （1）物理实验中，误差分为系统误差和偶然误差，通常用______方法来减小偶然误差．
（2）由于电表的内阻会给实验结果带来影响，一同学为了精确测量某一电阻的阻值，先测出某一电表的内阻再测量未知电阻的阻值．该同学设计的测量电路如图所示，实验步骤如下：
①按电路图连接好电路，闭合开关S后，闭合开关______，调节滑动变阻器滑动头至适当位置，读出电压表的读数为U1，电流表的读数为I1；
②再闭合开关______，调节滑动变阻器滑动头至适当位置，读出电压表的读数为U2，电流表的读数为I2．
由实验数据测出电压表内阻RV为______，精确计算待测电阻R的阻值为______．

参考答案：（1）偶然误差是由于偶然的或不确定的因素所造成的误差，偶然误差的存在使每次测量值偏大或偏小是不定的，但绝对值相等的正的和负的误差出现机会相同，所以可以采用多次测量求平均值来减小偶然误差．
（2）①按电路图连接好电路，闭合开关S后，闭合开关S1，调节滑动变阻器滑动头至适当位置，读出电压表的读数为U1，电流表的读数为I1；根据欧姆定律得：RV=U1I1．
②再闭合开关S2，调节滑动变阻器滑动头至适当位置，读出电压表的读数为U2，电流表的读数为I2．
则此时通过电压表的电流为U2RV，通过R的电流为 I2-U2RV，故R=U2I2-U2RV=U1U2U1I2-U2I1．
故答案为：
（1）多次测量求平均值．
（2）①S1．②S2，U1I1，U1U2U1I2-U2I1

本题解析：

本题难度：一般

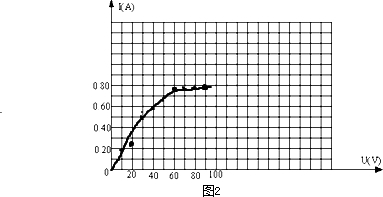

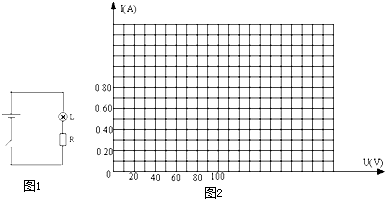

5、简答题  如图1所示的电路中，电源的电动势为100V，内阻不计，电阻R=100Ω，且阻值不随温度变化，一个灯泡L两端的电压与流过的电流关系如下表所示，保持环境温度20℃不变

电流（A）
0.20
0.37
0.50
0.60
0.68
0.75
0.78
0.79
0.80
0.80
电压（V）
10.0
20.0
30.0
40.0
50.0
60.0
70.0
80.0
90.0
100.0
