1、实验题  为了测量某待测电阻Rx的阻值（约为60 Ω）。有以下一些器材可供选择：
电流表：A1（量程0 ～50mA，内阻约10 Ω）? A2（量程0～3A，内阻约0.12Ω）
电压表：V1（量程0～3V，内阻3KΩ）? V2（量程0～15V，15KΩ）
电源：E（电动势为约为3V，内阻约为0.2Ω）
滑动变阻器R1（0～10Ω、允许最大电流2.0A）?
滑动变阻器R2（0～1kΩ、允许最大电流0.5A）
单刀单掷开关S一个，导线若干
（1）电流表应选_______，电压表应选_______，滑动变阻器应选________（填字母代号）。
（2）请在方框中画出测量电阻Rx的实验电路图（要求所测量值范围尽可能大）

（3）测得待测电阻Rx的测量值? （填大于、等于或小于），引起实验误差的原因是?。

参考答案：（1）A1，V1，R1
（2）电路图如图所示

（3）小于，电压表的分流作用

本题解析：

本题难度：一般

2、实验题  某同学用图1所示电路，测绘标有“3．8 V，0．3 A”的小灯泡的灯丝电阻R随电压U变化的图象。有以下一些器材可供选择：
电流表：Al：（量程100mA，内阻约2Ω）；A2：（量程0,6A，内阻约0．3Ω）
电压表：Vl：（量程5 V，内阻约5kΩ）；v2：（量程15 V，内阻约15kΩ）
滑动变阻器：R1：（阻值0—l0Ω）；R2：（阻值0一100Ω）
电源：E（电动势为4V，?内阻约为0．04Ω）；?导线和开关
（1）为了调节方便，测量准确，实验中应选用电流表?，电压表?，滑动变阻器?。（填器材的符号）
（2）根据电路图甲，用笔画线代替导线，将图2中的实验电路连接完整。
（3）开关S闭合之前，图2中滑动变阻器的滑片应该置于?（选填“A端”、“B端”或“AB中间”）

参考答案：（1）A2? Vl? Rl（每空1分）?（2）略（3分）?（3）A端（2分）

本题解析：略

本题难度：简单

3、实验题  某同学利用电流、电压传感器描绘小灯泡的伏安特性曲线，采用了如图甲所示的电路。实验中得出了如下一组数据：

参考答案：（1） 电压传感器， 小灯泡， 电流传感器?；（2）见右图（3）? 0.20～0.26

本题解析：（1）由电路图知矩形框2没与数据采集器相连，所以矩形框2应接灯泡，与灯并联的矩形框1应接电压传感器，与灯串联的矩形框3应接电流传感器。
由表中数据先描点，然后用光滑的曲线连接起来，具体图见答案。
（2）见右图

（3）由图丙知，两灯泡短路时的电路电流,每个灯泡分担电压2.25V，作出电源的U-I图像，与小灯泡的U-I图像的交点即是通过灯泡的电流和电压，如上图知电流I=0.28A?。
点评：本题学生要养成良好的作图习惯，要用铅笔，尺子规范作图，第三问求解时，因小灯泡的电阻变化，所以要用图像读出电压和电流。

本题难度：一般

4、实验题  某实验小组按照图甲所示的电路图，规范操作，准确测量，得到一系列数据，如图乙中的散点。

同学们为了弄清电阻变化的原因，对实验进行了下述改进。如图丙所示，将小灯泡L的玻璃罩敲碎，灯丝保存完好，仍然安放在灯座上，取一个大小合适的玻璃杯，将灯座倒扣在杯沿上，在玻璃杯里慢慢加水，使得突出的灯丝刚好完全没入水中，电路的其余部分均不接触水，再将该灯座依然接入图甲中L处，这样接通电路以后，灯丝不至于热到发光，温度可以基本控制在。规范操作，准确测量，得到一组数据，如图丁中的一组散点 。已知水的电阻远大于小灯泡灯丝的电阻。

丙                                       丁
（1）请在答卷的对应图上描绘小灯泡的伏安特性曲线；曲线表明，随着电压升高，小灯泡的电阻          _______（越来越小、基本不变或越来越大）。
（2）请在答卷的对应图上描绘小灯泡的伏安特性曲线；曲线表明，随着电压升高，小灯泡的电阻          _______（越来越小、基本不变或越来越大）。
（3）在同样的电压（如2.00V）下，曲线的电阻值明显     （大于、等于或小于）曲线的电阻值，其原因是       。

参考答案：（1）图略；越来越大；（2）图略；基本不变；（3）大于；K1中温度高而K2中温度低；

本题解析：（1）由图线可知，曲线切线的斜率逐渐减小，而切线的斜率的倒数等于导体的电阻，故随着电压升高，小灯泡的电阻越来越大；（2）由图线可知，图线近似为直线，直线的斜率的倒数等于导体的电阻，故随着电压升高，小灯泡的电阻基本不变；（3）由图线可以看出，在同样的电压（如2.00V）下，曲线对应的电流为0.15A， 曲线对应的电流为1.00A， 曲线的电阻值明显大于曲线的电阻值，原因是K1中温度高而K2中温度低；
考点：描述金属的伏安特性曲线.

本题难度：一般

5、实验题  为测定某电源的电动势E和内阻r，以及一段电阻丝的电阻率ρ，设计了如右图（a）所示的电路．ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好．
⑴实验中用螺旋测微器测得电阻丝的直径如下图（b）所示，其示数为d＝?mm．

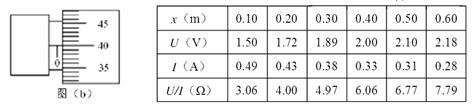

⑵实验时闭合开关，调节P的位置，记录aP长度x和对应的电压U、电流I等相关数据，如下表：

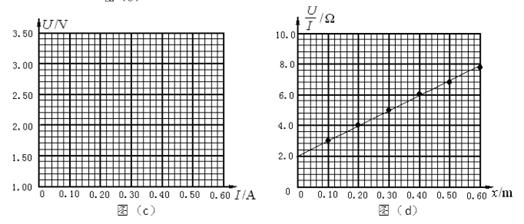

①请根据表中数据在下图（c）上描点连线作U～I关系图线，根据该图象，可求得电源的电动势E＝?V；内阻r＝?Ω．
②根据表中数据作出的～x关系图象如下图（d）所示，利用该图象可求得电阻丝的电阻率ρ＝?Ω·m．（计算结果保留两位有效数字）
③图（d）中～x关系图线纵截距的物理意义是??。

参考答案：（1）0.400mm（2）
①3.00V；3.0Ω

②?③电流表的内阻。

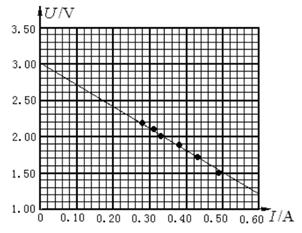

本题解析：⑴螺旋测微器测得电阻丝的直径为40.0×0.01mm=0.400mm；（2）①U～I关系图线如下图；从图线中读出：E=3.00V，；
②因为，根据作出的～x关系图象可求得，电阻丝的电阻率?

③图（d）中～x关系图线纵截距是当x=0时电压表与电流表的示数之比，所以它的物理意义是电流表的内阻。

本题难度：一般
