1、填空题  一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图(a)、(b)两种电路各测一次，用图 (a)测得的数据是3.0 V，3.0 mA，用图(b)测得的数据是2.9 V，4.0 mA，由此可知，用图_________测得Rx的误差较小，测量值Rx=_________。

参考答案：(a)，1 000 Ω

本题解析：

本题难度：一般

2、实验题  有一个小灯泡上标有“4.8 V 2 W”的字样，为描绘小灯泡的伏安特性曲线，有下列器材可供选用：
A．电压表V(0～3 V，内阻3 kkΩ)
B．电流表A(0～0.6 A，内阻约1 Ω)
C．定值电阻R1=3 kΩ
D．定值电阻R2=15 kΩ
E．滑动变阻器R3(10 Ω 2 A)
F．滑动变阻器R4(1 000 Ω 0.5 A)
G．学生电源(直流6V，内阻不计)
H．开关、导线若干
请根据要求完成以下问题：
(1)提供的电压表不能满足实验要求，可以将一个定值电阻与电压表V串联扩大其量程，定值电阻应选用___（填写器材前面序号字母）；
(2)实验中滑动变阻器应选用___（填写器材前面序号字母）；
(3)请在指定的方框内画出满足实验要求的电路图。

参考答案：(1)C
(2)E
(3)

本题解析：

本题难度：一般

3、实验题  某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”。现用如图所示的电路研究某长薄板电阻Rx的压阻效应，已知Rx的阻值变化范围为几欧到几十欧，实验室中有下列器材：

A．电源E（3 V，内阻约为1 Ω）
B．电流表Al（0．6 A，内阻r1＝5Ω）
C．电流表A2（0．6 A，内阻r2约为1 Ω）
D．开关S，定值电阻R0
（1）为了比较准确地测量电阻Rx的阻值，请完成虚线框内电路图的设计。
（2）在电阻Rx上加一个竖直向下的 力F（设竖直向下为正方向），闭合开关S，记下电表读数，A1的读数为I1，A2的读数为I2，得Rx＝______________（用字母表示）。

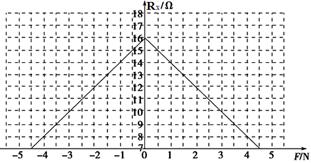

（3）改变力的大小，得到不同的Rx值，然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的Rx值，最后绘成的图像如图所示。当F竖直向下（设竖直向下为正方向）时，可得Rx与所受压力F的数值关系是Rx＝______________。（各物理量单位均为国际单位）

（4）定值电阻R0的阻值应该选用________________。
A．1 Ω? B．5 Ω? C．10 Ω? D．20 Ω

参考答案：（1）如图所示?（2）?（3）?（4）B

本题解析：（1）测电阻阻值需要测出电阻两端电压与通过电阻的电流，所给实验器材没有电压表，可以用已知内阻的电流表与待测电阻并联，测出电阻两端电压，另一个电流表串联在电路中测电路电流，实验电路图如图所示：

（2）电阻两端电压，通过电阻的电流，电阻阻值；
（3）由于图像的对称性可知，加上相反的压力时，电阻值大小相等；图像与纵坐标的交点为16Ω，当R=7Ω时，对应的力为4.5N，因此表达式为。
（4）整个回路总电流不能大于0.6A，而电动势为3V，因此总电阻略大于5欧姆，而电源内阻为1Ω，因此定值电阻的阻值应选5欧姆，即可保证电流不超过量程，也保证电流不太小，两块电流表读数准确，

本题难度：一般

4、选择题  如图所示，伏安法测电阻的电路中，电压表的量程为3V，内阻为1kΩ，测量时发现电压表的量程过小，在电压表上串联一个阻值为1kΩ的定值电阻R0，最后电压表示数为2.00 V，电流表示数为0.10 A，下列说法正确的是(  )

A．Rx略大于40 Ω
B．Rx略小于40 Ω
C．Rx略小于20 Ω
D．Rx略大于20 Ω
