参考答案：AD

本题解析：

本题难度：一般

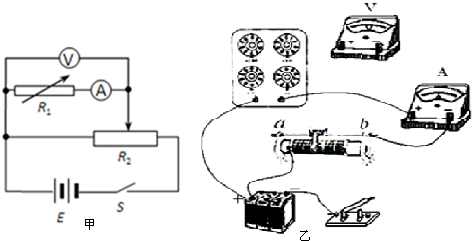

3、实验题  用伏安法测某一电阻时，可以采用如图所示的甲、乙电路，考虑到电表内阻的影响是误差的主要来源之一,由图可知，电流表示数真实反映被测电阻的电流的是图______电路；电阻测量值偏大的是图________电路。若要测量一个几千欧的电阻，宜采用图_____电路。

参考答案：_乙___，__乙___，___乙_

本题解析：略

本题难度：简单

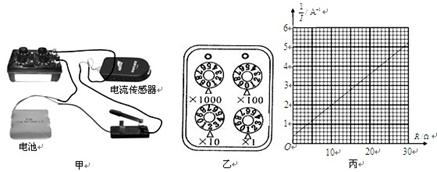

4、实验题  某同学要测定一电源的电动势和内电阻，实验器材有：一只DIS电流传感器（可视为理想电流表，测得的电流用表示），一只电阻箱（阻值用表示），一只开关和导线若干。该同学设计了如图甲所示的电路进行实验和采集数据。
（1）该同学设计实验的原理表达式是?（用、、表示）；
（2）该同学在闭合开关之前，应先将电阻箱调到?（填“最大值”、“最小值”或“任意值”），实验过程中，将电阻箱调至如图乙所示位置，则此时电阻箱接入电路的阻值为?Ω；
（3）该同学根据实验采集到的数据作出如图丙所示的—R图像，则由图像可求得，该电源的电动势
?V，内阻r=?Ω（结果均保留两位有效数字）。

参考答案：（1）E=?I（R+r）（2）最大值? 21 （3）E=6.3V， r= 2.5

本题解析：（1）由图可知，本实验采用的是电流表与电阻箱测定电动势，故表达式应为或；
（2）为了保证电路中的安全，电阻箱应从最大值开始慢慢减小，故开始时应调到最大值；
由图可知，电阻箱接入电阻应为21Ω；
（3）由闭合电路欧姆定律可知：
由数学知识可知，图象与纵坐标的交点为图象的斜率为，由图可知，斜率大小为；
故E=6.3V；r=2.5Ω；?
点评：本题采用安阻法测电源的电动势，本方法的关键在于能列出电流与滑动变阻器的关系，再结合图象求出电动势和内电阻．

本题难度：一般

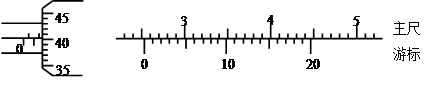

5、实验题  （1）如图所示，螺旋测微器的读数为?mm；游标卡尺的读数为?cm。

（2）某同学测干电池电动势和内电阻．他测出路端电压U和总电流I的多组数据，作出U-I图像如图所示，

由图像可得出该干电池的电动势＝_____V，内电阻r＝_____。

参考答案：.(1) 1.901(1.901-1.903)? 2.540? (2)1.5，1.2

本题解析：⑴螺旋测微器的固定刻度读数为1.5mm，可动刻度读数为：0.01×40.2mm=0.402mm，所以最终读数为：1.5mm+0.402mm=1.902mm，由于需要估读，因此在范围1.901～1.903mm内均正确．
游标卡尺的固定刻度读数为2cm，游标尺读数为：0.05×8mm=0.40mm=0.040cm，所以最终读数为：2cm+0.040cm=2.540cm．
⑵根据闭合电路欧姆定律应有：U=E-Ir=-rI+E可知，U-I图象纵轴截距表示电动势E，图线斜率绝对值表示电源的内阻．所以E=1.50V，r==1.2Ω

本题难度：一般
