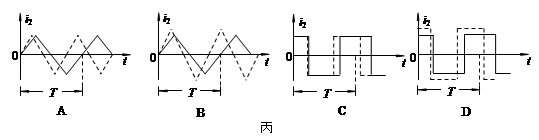

1、选择题  某学生设计了一个验证法拉第电磁感应定律的实验，实验装置如图甲所示。在大线圈Ⅰ中放置一个小线圈Ⅱ，大线圈Ⅰ与多功能电源连接。多功能电源输入到大线圈Ⅰ的电流i1的周期为T，且按图乙所示的规律变化，电流i1将在大线圈Ⅰ的内部产生变化的磁场，该磁场磁感应强度B与线圈中电流i的关系为B=ki1（其中k为常数）。小线圈Ⅱ与电流传感器连接，并可通过计算机处理数据后绘制出小线圈Ⅱ中感应电流i2随时间t变化的图象。若仅将多功能电源输出电流变化的频率适当增大，则图丙所示各图象中可能正确反映i2-t图象变化的是（图丙中分别以实线和虚线表示调整前、后的i2-t图象）

参考答案：D

本题解析：本题考查的是对法拉第电磁感应定律的理解，多功能电源输入到大线圈Ⅰ的电流i1的周期为T，且按图乙所示的规律变化，，可知感应电流i2-t图象为方波形式，若仅将多功能电源输出电流变化的频率适当增大，必然使感应电动势相应增大，频率也会增大，则感应电流的振幅和频率也要增大，D正确；

本题难度：一般

2、选择题  如图所示，两固定的竖直光滑金属导轨足够长且电阻不计。绝缘轻绳一端固定，另一端系于导体棒a的中点，轻绳保持竖直。将导体棒b由边界水平的匀强磁场上方某一高度处静止释放。匀强磁场的宽度一定，方向与导轨平面垂直，两导体棒电阻均为R且与导轨始终保持良好接触。下列说法正确的是

A．b进入磁场后，a中的电流方向向左
B．b进入磁场后，轻绳对a的拉力增大
C．b进入磁场后，重力做功的瞬时功率可能增大
D．b由静止释放到穿出磁场的过程中，a中产生的焦耳热等于b减少的机械能

参考答案：AC

本题解析：b进入磁场后，根据楞次定律，可得闭合回路产生的电流方向为逆时针方向，所以a中的电流方向向左，A正确。因为a不在磁场中，所以当a中有电流时，磁场对a没有作用力，故绳子对a的拉力不变，B错误。b进入磁场后，受到竖直向上的洛伦兹力，如果洛伦兹力小于重力，则进入磁场后b仍做加速运动，所以速度在增大，故P=mgv可能增大，C正确。根据能量守恒可得，b减小的机械能等于a和b中产生的焦耳热，D错误。

本题难度：一般

3、选择题  穿过某线圈的磁通量随时间变化的Φ-t图象，如图所示，下面几段时间内，产生感应电动势最大的是①0-5s?②5-10s?③10-12s?④12-15s?

[? ]
A．①②?
B．②③?
C．③④?
D．④

参考答案：C

本题解析：

本题难度：简单

4、选择题  如图所示，一个闭合矩形金属线圈abcd从一定高度释放，且在下落过程中线圈平面始终在竖直平面上；在它进入一个有直线边界的足够大的匀强磁场的过程中，取线圈dc边刚进磁场时t=0，则描述其运动情况的图线可能是下图中的（　　）
A．

B．

C．

D．
