2、计算题  （15分）如图所示，水平面上两平行光滑金属导轨间距为L，左端用导线连接阻值为R的电阻．在间距为d的虚线MN、PQ之间，存在方向垂直导轨平面向下的磁场，磁感应强度大小只随着与MN的距离变化而变化．质量为m、电阻为r的导体棒ab垂直导轨放置，在大小为F的水平恒力作用下由静止开始向右运动，到达虚线MN时的速度为v0．此后恰能以加速度a在磁场中做匀加速运动．导轨电阻不计，始终与导体棒电接触良好．求：

（1）导体棒开始运动的位置到MN的距离x；
（2）磁场左边缘MN处的磁感应强度大小B；
（3）导体棒通过磁场区域过程中，电阻R上产生的焦耳热QR．

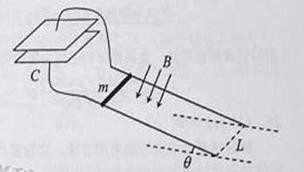

3、计算题  如图，两条平行导轨所在平面与水平地面的夹角为θ，间距为L。导轨上端接有一平行板电容器，电容为C。导轨处于匀强磁场中，磁感应强度大小为B，方向垂直于导轨平面。在导轨上放置一质量为m的金属棒，棒可沿导轨下滑，且在下滑过程中保持与导轨垂直并良好接触。已知金属棒与导轨之间的动摩擦因数为μ，重力加速度大小为g。忽略所有电阻。让金属棒从导轨上端由静止开始下滑，求:

（1）电容器极板上积累的电荷量与金属棒速度大小的关系；
（2）金属棒的速度大小随时间变化的关系。

4、选择题  下列说法中符合物理学发展史的是
A．奥斯特发现了点电荷的相互作用规律
B．库仑发现了电流的磁效应
C．安培发现了磁场对运动电荷的作用规律
D．法拉第最早引入电场的概念，并发现了磁场产生电流的条件和规律
