1、实验题  有一个小灯泡上标有“4 V，2 W”的字样，现要描绘这个灯泡的伏安特性图线.有下列器材供选用： A. 电压表（0～5 V，内阻约为10 kΩ）
B. 电压表（0～10 V，内阻约为20 kΩ）
C. 电流表（0～0.3 A，内阻约为1 Ω）
D. 电流表（0～0.6 A，内阻约为0.4 Ω）
E. 滑动变阻器（10 Ω，2 A）
F. 学生电源（直流6 V），还有电键、导线若干
(1) 实验中所用电压表应选用?，电流表应选用?表示）.
(2) 实验时要求尽量减小实验误差，测量电压从零开始多取几组数据，请将下图中实物连接成满足实验要求的测量电路.

(3) 某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线（如图所示），若用电动势为3 V、内阻为2.5 Ω的电源给该小灯泡供电，则该小灯泡的实际功率是?W.

2、实验题  某课题小组探究一阻值较小的半导体电阻R的导电特性。用电压表和电流表以及滑动变阻器、电源与之组成电路研究电阻R的伏安特性。
（1）在方框内补充完成实验电路图；

（2）测得其电压与电流的数据如表所示：

在坐标纸中画出R的U-I图线；

（3）若将电阻R接在电动势为1.5V，内阻为3的电源上，电阻R的功率约为_________________w（结果保留两位有效数字）。

3、填空题   (1)某同学用大头针、三角板、量角器等器材测半圆形玻璃砖的折射率.开始玻璃砖的位置如右图中实线所示,使大头针P1、P2与圆心O在同一直线上,该直线垂直于玻璃砖的直径边,然后使玻璃砖绕圆心O缓慢转动,同时在玻璃砖的直径边一侧观察P1、P2的像,且P2的像挡住P1的像.如此观察,当观察到玻璃砖转到右图中虚线位置时,上述现象恰好消失.此时只需测量出?,即可计算出玻璃砖的折射率.请用你的测量量表示出折射率n=　　 ?.

(2)经过正确调节在示波器屏上显示如图所示波形,要将波形移到坐标中心,应调节面板上的　　 ?旋钮;要使此波形横向展宽,应调节　　 ?旋钮;要使屏上只显示出1个完整的波形,应调节　　 ?旋钮.

4、实验题  在测定满偏电流为2.5mA、内阻约为50Ω的电流表A0内阻的实验中，备用的器材有：
A标准电流表A(量程0～3 mA)?
B 标准电压表V(量程0～3V)
C 定值电阻R0(阻值100Ω)?
D 电阻箱R1，(阻值范围0～999.9Ω)
E 电源(电动势1.5V，有内阻)?
F 滑动变阻器R2：(阻值范围0～20Ω，额定电流1.5 A)
另外有若干导线和开关

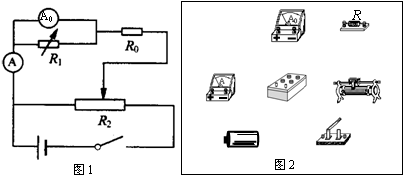

图1是某同学根据列出的器材设计的测量电路，请回答下列问题：

①电路中定值电阻R0的作用是?
②根据设计的电路写出计算电流表A0内阻的表达式RA=__________。式中各物理量的物理意义：?
③根据设计的电路图在图2中连接实物图
④该同学为什么不选用标准电压表V来直接测量电流表A0两端电压？请说明理由：
?

5、实验题  （8分）在“描绘小灯泡的伏安特性曲线”的实验中， 所用小灯泡标有“3.8V 0.3A”字样，并提供有以下器材：

A．电压表V（0~5V，内阻约5kΩ）
B．电流表A1（0~50mA，内阻约2Ω）
C．电流表A2（0~500mA，内阻约1Ω）
D．滑动变阻器R1（0～10Ω）
