2、实验题  某学生小组使用DIS做“测定电动机效率”实验，实验装置如图。

（1）用电流传感器和电压传感器（图中电流表和电压表）测量的是电动机__________电流电压值（填“输入”或“输出”）
（2）右图是用位移传感器测定重物匀速上升时的位移-时间图线，同时电流传感器和电压传感器的读数基本不变，约为0.14A和3.3V，已知重物质量。则在2.4～2.8s时间段，重物克服重力做功的功率为_______W；该电动机的工作效率约为________。

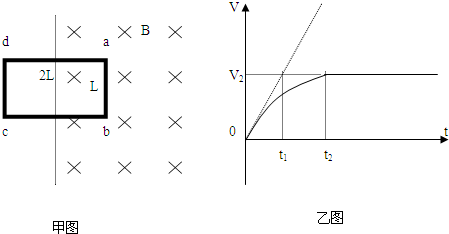

3、简答题  一有界磁场区域如图甲所示，质量为m、电阻为R的长方形矩形线圈abcd边长分别为L和2L，线圈一半在磁场内，一半在磁场外，磁感强度为B0．t0=0时刻磁场开始随时间均匀减小，线圈中产生感应电流，在磁场力作用下运动，V-t图象如图乙，图中斜向虚线为过0点速度图线的切线，所测数据t1、t2、V2?已由图中给出，不考虑重力影响．
求：（1）磁场磁感强度的变化率．?（2）t2时刻后的回路电功率．

4、简答题  如图所示的电路中，电源电动势E=6V，内阻r=1Ω，定值电阻R1=5Ω，R3=6Ω．变阻器R2的电阻值调节到12Ω．当电键S闭合后，问：
（1）通过电阻R1的电流是多少？
（2）电阻R3的电功率是多少？

5、选择题  关于电势和电势能的关系，下列各种说法中正确的是
A.某点电势高，说明该点电势能大
B.某点电势高，说明该点电场做功本领强
C.若带电粒子在电场中移动时，电势能减少，则电势一定降低
D.负电荷在电场中无初速度释放，只在静电力作用下运动，电势能一定减少，同时它一定是从电势低处移向电势高处
