参考答案：BC

本题解析：

本题难度：一般

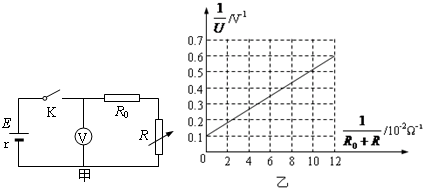

2、填空题  现有一种特殊的电池，它的电动势E约为9V，内阻r约为50Ω，已知该电池允许输出的最大电流为50mA．为了测定这个电池的电动势和内阻，某同学利用如图（a）所示的电路进行实验．图中电压表的内阻很大，对电路和影响可不考虑，R为电阻箱，阻值范围0～9999Ω，R．是定值电阻，起保护电路的作用．
（1）实验室备有的定值电阻R．有以下几种规格：
A．10Ω，2.5W?B．100Ω，1.0W?C．200Ω，1．OW? D．2000Ω，5．OW
本实验应选哪一种规格？答：______

（2）该同学接人符合要求的R．后，闭合开关S，调整电阻箱的阻值，读取电压表的示数改变电阻箱阻值，取得多组数据，作出了如图（b）所示的图线（已知该直线的截距为0.1V?-1）．则根据该同学所作出的图线可求得该电池的电动势E为______V，内阻r为______Ω．

参考答案：（1）当滑动变阻器短路时，电路中通过的最大电流为50mA，
则由闭合电路欧姆定律可知，定值电阻的最小阻值为：R0=EI-50Ω=180-50Ω=130Ω，
滑动变阻器应选C、200Ω，1．OW；
（2）由闭合电路欧姆定律可得：U=ER0+R+r（R0+R），
变形得：1U=1E+rE1R+R0，
由数学知识可知，图象中的斜率k=rE；截距b=1E；
由图可知，b=0.1，故E=10V；
k=0.6-0.112×10-2=4.167；即rE=4.167；
解得：r=41.67Ω；
?故答案为：（1）C；（2）10；41.67．

本题解析：

本题难度：一般

3、简答题  电池的容量也是电池的一个重要参数，电池的容量就是电池放电时能输出的总电荷量，通常用安培小时（A?h）或毫安小时（mA?h）做单位．一节新的普通国产5号干电池，电动势为1.5V．作放电实验时，用0.3A的放电电流，每天放电5min，累计可放电15天，此后基本失效，上述干电池用于石英电子钟，可使钟走动一年时间．试估算该干电池的容量及石英电子钟的平均工作电流．

参考答案：一节新的普通国产5号干电池，作放电实验时，用0.3A的放电电流，每天放电5min，累计可放电15天，故干电池的容量为：
q=It=0.3A×（112h×15）=0.375A?h
该干电池用于石英电子钟，可使钟走动一年时间，故石英电子钟的平均工作电流为：
.I=qt=0.375A?h1×365×24=4.3×10-3A
答：该干电池的容量为0.375A?h，石英电子钟的平均工作电流为4.3×10-3A．

本题解析：

本题难度：一般

4、填空题  如图所示，A、B为接在电路中的两块平行金属板，电键K1、K2、K3均闭合，在两板间悬浮着一带电油滴P．
（1）若断开K1，则P将______；
（2）若断开K2，则P将______；
（3）若断开K3，则P将______．

参考答案：（1）断开K1，电容器两板间的电压不变，场强不变，油滴所受的电场力不变，油滴仍处于平衡状态．故P不动．
? （2）断开K2，电容器两板间的电压增大，稳定时，其电压等于电源的电动势，板间场强增大，油滴所受的电场力增大，油滴将向上加速运动．
? （3）断开K3，电容器通过电阻放电，板间场强逐渐减小，油滴所受的电场力减小，油滴将向下加速运动．
?故答案为：不动；向上加速运动；加速下降运动．

本题解析：

本题难度：一般

5、实验题  在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度。金属丝的电阻大约为4Ω。先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率。
（1）从图中读出金属丝的直径为______________mm。

（2）在用伏安法测定金属丝的电阻时，除被测的电阻丝外，还有如下供选择的实验器材：
直流电源：电动势约4.5V，内阻很小；
电流表：量程0～0.6A，内阻0.125Ω；
电流表：量程0～3.0A，内阻0.025Ω；
电压表V：量程0～3V，内阻3kΩ；
滑动变阻器：最大阻值10Ω；
滑动变阻器：最大阻值50Ω；
开关、导线等。
在可供选择的器材中，应该选用的电流表是____________，应该选用的滑动变阻器是____________。
（3）根据所选的器材，画出实验电路图。

（4）若根据伏安法测出电阻丝的电阻为＝4.1Ω，则这种金属材料的电阻率为____________Ω·m。（保留二位有效数字）

参考答案：（1）0.520
（2）A1，R1（3）（4）1.1×10-6

本题解析：

本题难度：困难
