1、简答题  （Ⅰ）如图为“用DIS（位移传感器、数据采集器、计算机）研究加速度和力的关系”的实验装置．

（1）在该实验中必须采用控制变量法，应保持______不变，用钩码所受的重力作为______，用DIS测小车的加速度．
（2）改变所挂钩码的数量，多次重复测量．在某次实验中根据测得的多组数据可画出a-F关系图线（如图所示）．
①分析此图线的OA段可得出的实验结论是______．

②（单选题）此图线的AB段明显偏离直线，造成此误差的主要原因是______
A．小车与轨道之间存在摩擦?B．导轨保持了水平状态
C．所挂钩码的总质量太大?D．所用小车的质量太大
（Ⅱ）实验室新进了一批低电阻的电磁螺线管，课外活动小组的同学设计了一个试验来测算螺线管的电阻．他们选择了多用电表、电流表、电压表、开关、滑动变阻器、导线和学生电源等．
（1）他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：
①将红表笔插入多用电表的______插孔（正、负）、黑表笔插入多用电表的插孔（正、负）；选择电阻档“×1”；
②______
③把红黑表笔分别与螺线管金属丝的两端相接，如图所示，读数为______Ω

（2）根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从下图中的A、B、C、D四个电路中选择______?电路来测量金属丝电阻；

（3）他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数．请设计一种方案，利用多用电表检查电路故障并写出判断依据．（只需写出简要步骤）
①______
②______．

2、填空题  在“探究加速度与力、质量”的实验操作中，下列说法符合实际的是______．
A．通过同时改变小车的质量及受到的拉力的研究，能归纳出加速度、力、质量三者间的关系
B．通过保持小车质量不变，只改变小车的拉力的研究，就可以归纳出加速度、力、质量三者之间的关系
C．通过保持小车受力不变，只改变小车质量的研究，就可以归纳出加速度、力、质量?三者间的关系
D．先不改变小车质量，研究加速度与力的关系；再不改变小车受力，研究加速度与质量的关系，最后归纳出加速度、力、质量三者间的关系．

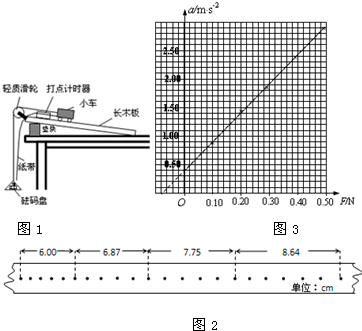

3、简答题  某实验小组在“探究加速度与物体受力的关系”实验中，设计出如下的实验方案，其实验装置如图1所示．已知小车质量M=214.6g，砝码盘质量m?0=7.8g，所使用的打点计时器交流电频率f=50Hz．其实验步骤是：
A．按图中所示安装好实验装置；
B．调节长木板的倾角，轻推小车后，使小车能沿长木板向下做匀速运动；
C．取下细绳和砝码盘，记下砝码盘中砝码的质量m；
D．先接通电源，再放开小车，打出一条纸带，由纸带求得小车的加速度a；
E．重新挂上细绳和砝码盘，改变砝码盘中砝码质量，重复B-D步骤，求得小车在不同合外力F作用下的加速度．

回答以下问题：
①按上述方案做实验，是否要求砝码和砝码盘的总质量远小于小车的质量？______（填“是”或“否”））．
②实验中打出的其中一条纸带如图2所示，由该纸带可求得小车的加速度a=______?m/s2．
③某同学将有关测量数据填人他所设计的表格中，如下表，

4、选择题  关于运动的合成和分解，下述说法中正确的是（　　）
A．合运动的速度大小等于分运动的速度大小之和
B．物体的两个分运动若是直线运动，则它的合运动一定是直线运动
C．合运动和分运动具有同时性
D．若合运动是曲线运动，则分运动中至少有一个是曲线运动

5、实验题  如图所示为“探究加速度与物体受力与质量的关系”实验装置图。图中A为小车，B为装有砝码的小桶，C为一端带有定滑轮的长木板，小车通过纸带与电火花打点计时器相连，计时器接50HZ交流电。小车的质量为m1，小桶及砂的质量为m2。?
?
（1）下列说法正确的是______。 ?
A．每次改变小车质量时，应重新平衡摩擦力 ?
B．实验时应先接通打点计时器电源，再释放小车 ?
C．本实验m2应远大于m1 ?
D．在用图像探究加速度与质量关系时，应作a-图像
（2）实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，他测量得到的a-F图像，可能是图中的图线_______。(选填“甲”、“乙”、“丙”) ?
（3）如图所示为某次实验得到的纸带，纸带中相邻计数点间的距离已标出，相邻计数点间还有四个点没有画出。由此可求得小车的加速度大小________m/s2。(结果保留二位有效数字)
