参考答案：B

本题解析：

本题难度：一般

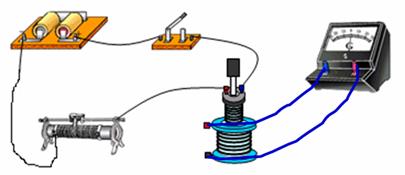

2、计算题  如图为“研究电磁感应现象”的实验装置，电键合上前小螺线管已插入到大螺线管中。

（1）将图中所缺的导线补接完整；
(2)如果在闭合电键时发现灵敏电流计的指针向右偏转一下，那么合上电键后将小螺线管迅速抽出时，灵敏电流计指针将向?(“左”或“右”)偏转。
解析：
(3)小螺线管插入大螺线管后，将滑动变阻器触头迅速向左移动时，灵敏电流计的指针将向
?(“左”或“右”)偏转。

参考答案：（1）如图所示。

（2）左
（3）右

本题解析：（1）如图所示。

（2）在闭合电键时和电流计串联的线圈中磁通量增加，发现灵敏电流计的指针向右偏转一下。那么合上电键后将小螺线管迅速抽出时和电流计串联的线圈中磁通量减小，灵敏电流计指针将向左偏转
（3）将滑动变阻器触头迅速向左移动时，滑动变阻器的电阻减小，电流增大，和电流计串联的线圈中磁通量增加，发现灵敏电流计的指针向右偏转一下。

本题难度：简单

3、填空题  面积为0.2 m2的闭合导线环在匀强磁场中，环面与磁场垂直时，穿过环的磁通量为0.25 Wb，则该磁场的磁感应强度为      T.当环面转至与磁场方向平行时，穿过环的磁通量
为         Wb。

参考答案：1.25；0

本题解析：闭合导线处在匀强磁场中，当环面与磁场垂直时，穿过环的磁通量Φ=BS，变形求出B；当环面转至与磁场方向平行时，穿过环的磁通量Φ=0．
解：闭合导线环在匀强磁场中，环面与磁场垂直时，穿过环的磁通量Φ1=BS，则

当环面转至与磁场方向平行时，没有磁感线穿过环面，则穿过环的磁通量Φ2=0．
故答案为：1.25；0

本题难度：一般

4、选择题  平行闭合线圈的匝数为n，所围面积为S，总电阻为R，在时间内穿过每匝线圈的磁通量变化为，则通过导线某一截面的电荷量为
A．
B．
C．
D．
