1、计算题  如图所示，电源电动势E＝50V，内阻r＝1Ω，R1＝30Ω，R2＝60Ω。间距d＝0.2m的两平行金属板M、N水平放置，闭合开关S，板间电场视为匀强电场。板间竖直放置一根长也为d的光滑绝缘细杆AB，有一个穿过细杆的带电小球p，质量为、电荷量为（可视为点电荷，不影响电场的分布），现将小球p从杆的顶端A处由静止释放，小球p沿杆向下运动到杆的中点O时，速度为v＝2m/s。求：
（1）AO两点间的电势差；
（2）滑动变阻器接入电路的阻值为。

参考答案：解：（1）小球p由A运动到O时，由动能定理，得：
?

（2）R1与R2并联，其电压为
总电流
由：
得：

本题解析：

本题难度：困难

2、选择题  某太阳能电池板不接负载时正、负极之间的电压为800mV，短路时电流为40mA．若将该电池板与一阻值为60Ω的电阻器连成一闭合电路，则它的路端电压是（　　）
A．0.20V
B．0.40V
C．0.60V
D．0.80V

参考答案：由题，电池板不接负载时正、负极之间的电压为800mV，则电池板的电动势为E=800mV=0.8V．已知短路时电流为40mA，则电池的内阻为r=EI短=0.80.04Ω=20Ω
将该电池板与一阻值为60Ω的电阻器连成一闭合电路时，路端电压为U=rR+rE=6060+20×0.8V=0.6V．
故选C

本题解析：

本题难度：简单

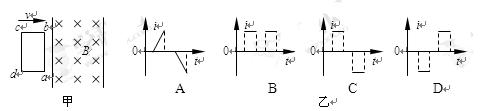

3、选择题  如下图甲所示，一个由导体做成的矩形线圈abcd，以恒定速率v向右运动，从无场区进入匀强磁场区，磁场宽度大于矩形线圈的宽度da，然后出来，线圈平面始终与磁场垂直。若取逆时针方向的电流为正方向，那么乙图中正确地表示回路中电流与时间关系的是

参考答案：C

本题解析：根据楞次定律判断可知，线圈进入磁场时，感应电流方向为逆时针方向，为正值；线圈穿出磁场时，感应电流方向为顺时针方向，为负值；由，线圈进入和穿出磁场时，感应电流的大小不变；线圈完全在磁场中运动时，磁通量不变，没有感应电流产生．故C正确．

本题难度：一般

4、选择题  随着中国电信业的发展，国产手机在手机市场上已经占有了相当大的市场份额。如图所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明（BL-528M? 700mAh?标准型3.7伏锂离子电池 充电限制电压4.2V 待机时间48小时……） ，由此可知此电池的电动势和待机状态下平均工作电流分别是

A．4.2V 14.58mA
B．4.2V 700mA
C．3.7V 14.58mA
D．3.7V 700mA

参考答案：C

本题解析：电源是通过非静电力做功，把其它形式的能转化为电能的装置，
从图中可得知该电池的电动势的大小为3.7V，电池的容量为700mAh，AB错误，故待机状态下平均工作电流为，C正确，D错误，
点评：根据电池的说明，可以直接可知电池的电动势和电池的容量的大小可以计算工作的时间以及平均工作电流．

本题难度：简单

5、计算题  如图所示，R1=12Ω，R2=8Ω，R3=4Ω，电键K断开时, 电流表示数为0.5A；电键K闭合时，电流表示数为0.72A．求电源电动势和内电阻．

参考答案：电键K断开时：总电流1A，中端电压6伏。写出方程：E=6+r ……（3分）
电键K闭合时：总电流1.2A，中端电压5.76伏。 写出方程：E=5.76+1.2r ……（3分）
联立求出：E=7.2V 、r=1.2Ω?……（2分）

本题解析：略

本题难度：简单
