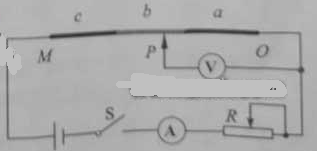

1、实验题  在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知、横截面积均为S=0.20mm2的金属丝a、b、c的电阻率，采用如图所示的实验电路，M为金属丝a的左端点，O为金属丝a的右端点，P是金属丝上可移动的接触点。在实验过程中，电流表读数始终为，电压表读数随间距离的变化如下表：

参考答案：

本题解析：
分析：根据R=ρ测电阻率，就要测出电阻、导体的长度和横截面积，电阻可结合欧姆定律R= 进行求解．

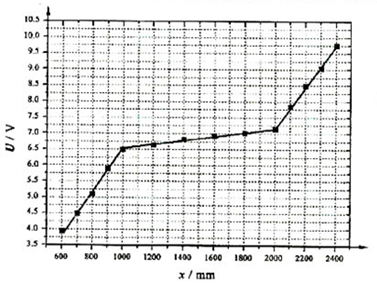

解：（1）以OP间距离x为横轴，以电压表读数U为纵轴，描点、连线绘出电压表读数U随OP间距离x变化的图线

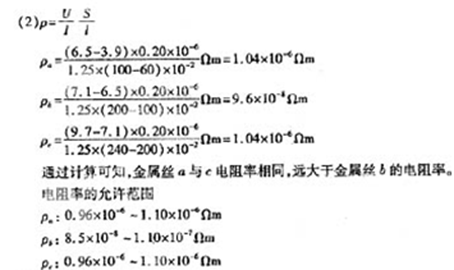

（2）根据电阻定律R=ρ可得ρ=R?=?．
ρa=Ω?m=1.04×10-6Ω?m
ρb=Ω?m=9.6×10-7Ω?m
ρc=Ω?m=1.04×10-6Ω?m
通过计算可知，金属丝a与c电阻率相同，远大于金属丝b的电阻率．

本题难度：一般

2、选择题  如图甲所示，A、B是一对平行金属板。A板的电势，B板的电势随时间的变化规律为如图乙所示，现有一电子从A板上的小孔进入两板间的电场区内。电子的初速度和重力的影响均可忽略，则

[? ]
A．若电子是在t=0时刻进入的，它可能不会到达B板
B．若电子是在时刻进入的，它一定不能到达B板
C．若电子是在时刻进入的，它可能时而向B板运动，时而向A板运动，最后穿过B板
D．若电子是在时刻进入的，它可能时而向B板运动，时而向A板运动，最后穿过B板

参考答案：BC

本题解析：

本题难度：一般

3、计算题  （16分）如图甲所示，M和N是相互平行的金属板，OO1O2为中线，O1为板间区域的中点，P是足够大的荧光屏．带电粒子连续地从O点沿OO1方向射入两板间．

（1）若只在两板间加恒定电压U，M和N相距为d，板长为L（不考虑电场边缘效应）．若入射粒子是电量为e、质量为m的电子，试求能打在荧光屏P上偏离点O2最远的电子的动能．
（2）若两板间只存在一个以O1点为圆心的圆形匀强磁场区域，磁场方向垂直纸面向里，已知磁感应强度B=0.50T，两板间距d=cm，板长L=1.0cm，带电粒子质量m=2.0×10-25kg，电量q=8.0×10-18C，入射速度v =×105m/s．若能在荧光屏上观察到亮点，试求粒子在磁场中运动的轨道半径r，并确定磁场区域的半径R应满足的条件．
（3）若只在两板间加如图乙所示的交变电压u，M和N相距为d，板长为L（不考虑电场边缘效应）．入射粒子是电量为e、质量为m的电子．某电子在t0=时刻以速度v0射入电场，要使该电子能通过平行金属板，试确定U0应满足的条件．

参考答案：(1) ?(2) ；（3）

本题解析：（1）电子在两极板间的加速度；通过金属板的时间
对打在荧光屏P上偏离点O2最远的粒子有
此时粒子的动能
联列解得?
（2）由牛顿第二定律可知
代入数据解得
如图所示，设恰好在荧光屏P上观察到亮点时，粒子偏转角为2θ，磁场区域的最大半径为R0，由几何关系可知，

代入数据解得
则R应满足的条件
（3）交变电压的周期，则
电子通过金属板的时间
电子在两极板间的加速度
设电子分别在、、、时间内沿垂直于初速度方向运动的位移依次为y1、y2、y3、y4，则有?



要使电子能通过平行金属板，应满足条件
联列解得

本题难度：一般

4、填空题  水平放置相互靠近的两带电平板间的电势差为U，板间距离为d．有一质量为m、电量为+q的粒子沿板中央轴线飞入，如图所示．若粒子恰能从上极板边缘飞出，则该过程中粒子动能的增量为______；粒子在板间运动的时间为______．（粒子重力不计）．

参考答案：由题意，粒子恰能从上极板边缘飞出，进、出电场时初位置与末位置间的电势差为12U，则根据动能定理得：粒子动能的增量为△Ek=q?12U=Uq2
粒子做类平抛运动，水平方向做匀速直线运动，竖直方向上做初速度为零的匀加速直线运动，则有
? 竖直方向上：y=d2=12at2
又由牛顿第二定律得：a=qUmd
联立觡，t=d

本题解析：

本题难度：一般

5、选择题  如图，水平放置的平行板电容器两极板接有一恒压电源．一带电小球以水平速度从a处射入，从b处射出．现将上极板向下平移一小段距离，带电小球仍以同样的速度从a处射入电容器，若仍能从两极板间穿出，则下列说法正确的是（　　）
A．小球两次在电容器内运动的时间相等
B．第二次电场力对小球做的功比第一次多
C．第二次电场力做功可能为零
D．上极板下移后，电容器两板间电势差增大
