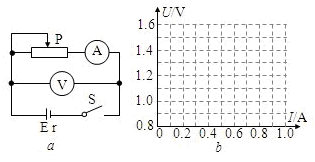

1、实验题  某同学用如图a所示的电路来测定电池的电动势和内阻．

（1）移动滑线变阻器的滑动片应特别注意防止                            ．
（2）该同学测得如表的五组数据．根据数据在答题卡中的图（b）中作出I-U图线，从图线中得到电源的电动势E=          V，内电阻r=         Ω．（结果保留三位有效数字）

	1	2	3	4	5
U/V	1.37	1.32	1.24	1.10	1.05
I/A	0.12	0.20	0.31	0.50	0.57

（3）该实验中，系统误差主要来源于 .

2、计算题有一金属细棒ab，质量m=0.05kg，电阻不计，可在两条轨道上滑动，如图所示，轨道间距为L=0.5m，其平面与水平面的夹角为=37°，置于垂直于轨道平面向上的匀强磁场中，磁感应强度为B=1.0T，金属棒与轨道的动摩擦因数μ=0.5，（设最大静摩擦力与滑动摩擦力大小相等）回路中电源电动势为E=3V，内阻r=0.5Ω。（g=10m/s2，sin37°=0.6，cos37°=0.8）求：

（1）为保证金属细棒不会沿斜面向上滑动，流过金属细棒ab的电流的最大值为多少？
（2）滑动变阻器R的阻值应调节在什么范围内，金属棒能静止在轨道上？

3、选择题如图所示A灯与B灯的电阻相同，当滑动变阻器R的滑动片P向上滑动时，两灯亮度变化是（　　）
A．A灯变亮，B灯变亮
B．A灯变暗，B灯变亮
C．A灯变暗，B灯变暗
D．A灯变亮，B灯变暗

4、选择题如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小ΔU（电压表为理想电表），在这个过程中

[? ]

A. 通过R1的电流减小，减少量一定等于ΔU/R1
B. R2两端的电压增加，增加量一定等于ΔU
C. 路端电压减小，减少量一定等于ΔU
D. 通过R2的电流增加，但增加量一定小于ΔU/R2

5、选择题关于闭合电路的性质，下列说法不正确的是（　　）
A．外电路断路时，路端电压最高
B．外电路短路时，电源的内功率最大
C．外电路电阻变大时，电源的输出功率变大
D．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变
