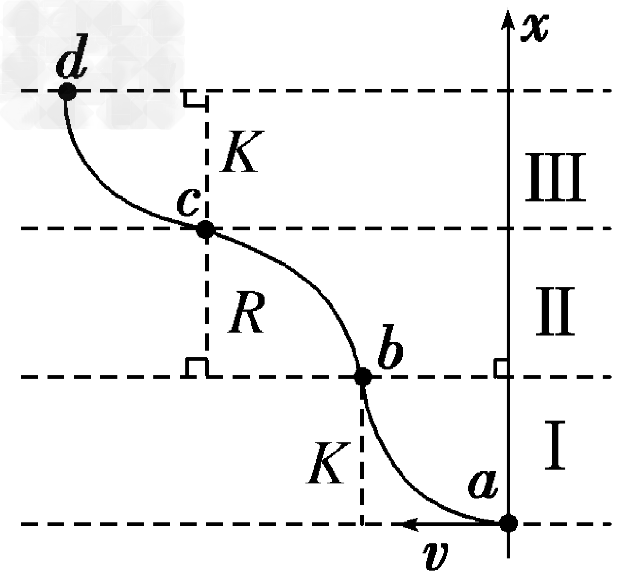

1、选择题 如图所示，一个质量为m、电荷量为＋q的带电粒子，不计重力。在a点以某一初速度水平向左射入磁场区域Ⅰ，沿曲线abcd运动，ab、bc、cd都是半径为R的圆弧。粒子在每段圆弧上运动的时间都为t。规定由纸面垂直向外的磁感应强度为正，则磁场区域Ⅰ、Ⅱ、Ⅲ三部分的磁感应强度B随x变化的关系可能是
[? ]
A、
B、
C、
D、
2、简答题 如图，在0≤x≤
a区域内存在与xy平面垂直的匀强磁场，磁感应强度的大小为B．在t=0时刻，一位于坐标原点的粒子源在xy平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y轴正方向的夹角分布在0～180°范围内．已知沿y轴正方向发射的粒子在t=t0时刻刚好从磁场边界上P(a，a)点离开磁场．求：
（1）粒子在磁场中做圆周运动的半径R及粒子的比荷；
（2）此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；
（3）从粒子发射到全部粒子离开磁场所用的时间．
3、计算题 如图所示，在一个圆形区域内，两个方向相反且都垂直于纸面的匀强磁场分布在以直径A2A4为边界的两个半圆形区域Ⅰ、Ⅱ中，直径A2A4与A1A3的夹角为60°。一质量为m、带电荷量为＋q的粒子以某一速度从Ⅰ区的边缘点A1处沿与A1A3成30°角的方向射入磁场，随后该粒子以垂直于A2A4的方向经过圆心O进入Ⅱ区，最后从A4处射出磁场。已知该粒子从射入到射出磁场所用的时间为t（忽略粒子重力）。求Ⅰ区和Ⅱ区中磁感应强度的大小B1和B2。
4、选择题 如图所示，A板发出的电子（重力不计）经加速后，水平射入水平放置的两平行金属板M、N间，MN之间有垂直纸面向里的匀强磁场，电子通过磁场后最终打在光屏P上，关于电子的运动，则下列说法中正确的是（ ）
A．滑动触头向右移动时，其他不变，则电子打在荧光屏上的位置上升
B．滑动触头向右移动时，其他不变，则电子通过磁场区所用时间不变
C．若磁场的磁感应强度增大，其他不变，则电子打在荧光屏上的速度大小不变
D．若磁场的磁感应强度增大，其他不变，则电子打在荧光屏上的速度变大
