1、选择题  两块电压表V1和V2是由完全相同的电流表改装成的，V2的量程为5V，V1的量程为15V，为了测量15～20V的电压，把V1和V2串联起来使用，在这种情况下(? )
A． V1和V2的读数相等
B． V1和V2的指针偏转角相等
C． V1和V2的读数之比等于两个电压表内阻之比
D． V1和V2的指针偏转角之比等于两个电压表内阻之比

2、实验题  某同学想描绘某一热敏电阻的伏安特性曲线，实验室提供下列器材：
A．电压表V（量程为0－5V，内阻约5kΩ）
B．电流表A1（量程为0－25mA，内阻约0.2Ω）
C．电流表A2（量程为0一0.6A，内阻约0.1Ω）
D．滑动变阻器R1（0一10Ω，额定电流1.5A）
E．滑动变阻器R2（0一1000Ω，额定电流0.5A）
F．定值电阻R0（R0=1000Ω）
G．直流电源（电动势6V，内阻忽略不计）
H．电键一个、导线若干
（1）该同学选择了适当的器材组成描绘伏安特性曲线的电路，得到热敏电阻电压和电流的7组数据（如下表），请你在方格纸上作出热敏电阻的伏安特性曲线。

（2）由此曲线可知，该热敏电阻的阻值随电压的增大而___________（选填“增大”或“减小”）。该同学选择的电流表是___________（选填“B”或“C”），选择的滑动变阻器是___________（选填“D”或“E”）。
（3）请画出该同学完成此实验的电路图（热敏电阻符号为≠）。

3、实验题  某同学为测定某电源的电动势E和内阻r以及一段电阻丝的电阻率ρ，设计了如图(a)所示的电路. ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2Ω的保护电阻，滑动片P与电阻丝接触始终良好.
?
图（a）?图（b）
（1）实验中用螺旋测微器测得电阻丝的直径如图（b）所示，其示数为d=???mm

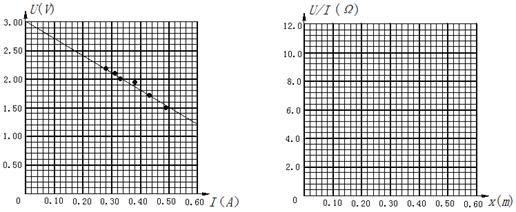

（2）实验时闭合电键，调节P的位置，将aP长度x和对应的电压U、电流I数据记录如下表：

4、实验题  如图所示（a）是“用伏安法测量电阻”的实验电路图，只是电压表末接
入电路中，图（b）是相应的实验器材，其中待测电阻Rx阻值约为1kΩ,电
流表量程20mA，内阻小于1Ω,电压表量程15V、内阻约1.5Kω.电源输出
电压约12V，滑动变阻器甲的最大阻值为200Ω,乙的最大阻值为20Ω.
（1）在图中把电压表连接到正确的位置．
（2）根据电路图把实物连接成实验电路．
（3）说明本实验电路中滑动变阻器甲的作用是＿＿＿＿，滑动变阻器乙的作用是＿＿＿＿.
（4）接通开关之前，滑动变阻器甲的滑片应放在＿＿＿端（填左或右），滑动变阻器乙的滑片应放在＿＿＿端（填左或右）.

5、实验题  （8分）．有一个小灯泡上标有“4 V，2 W”的字样，现要描绘这个灯泡的伏安特性图线．有下列器材供选用：
A．电压表（0～5 V，内阻约为10 kΩ）
B．电压表（0～10 V，内阻约为20 kΩ）
C．电流表（0～0．3 A，内阻约为1 Ω）
D．电流表（0～0．6 A，内阻约为0．4 Ω）
E．滑动变阻器（10 Ω，2 A）
F．学生电源（直流6 V），还有电键、导线若干
（1）实验中所用电压表应选用?，电流表应选用?（用符号表示）．
（2）实验时要求尽量减小实验误差且测量电压从零开始。请在下面虚线框内画出实验电路图．

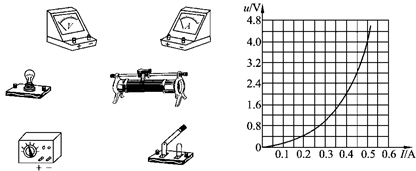

（3）根据电路原理图连接下列实物图

（4）某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线（如上图所示），若用电动势为3 V、内阻为2．5 Ω的电源给该小灯泡供电，则该小灯泡的实际功率是?W．
