参考答案：（1）A D E G（2）见解析(3) 2.4W

本题解析：（1）因为要使小灯泡的两端电压从0～12V连续变化，所以电压表选取D，小灯泡的额定电流为0.4A，所以选用的电流表为A，滑动变阻器为了便于操作，应选用和小灯泡的电阻相差不大的，故选E，实验还需要电池组，所以选ADEG
（2）实验中要使小灯泡的两端电压从0～12V连续变化，所以采用滑动变阻器的分压接法，电流表的内阻和小灯泡的内阻相差不大，所以采用电流表的外接法，实验电路图如图所示，

（3）电流表读数为0.40 A时，从图中可得电压为6V，所以此时的实际功率为
点评：电流表、电压表选择量程的基本原则为：在能够测量出物理量的前提下，选择小量程，以提高测量的准确性，减小误差．

本题难度：一般

2、实验题  在测一节干电池的电动势和内阻的实验中，备有下列器材：
? A．待测干电池（电动势约为1.5V，内阻约为4Ω）
? B．电压表V1（量程0~2V，内阻约为2000Ω）
? C．电压表V2（量程0~6V，内阻约为6000Ω）
? D．电阻箱R1（最大电阻99.9Ω，额定电流1A）
? E．滑动变阻器R2（最大电阻20Ω，额定电流2A）
? F．滑动变阻器R3（最大电阻200Ω，额定电流1A）
? G．电键一个，导线若干
?（1）为方便且能较准确地进行测量，电压表应选择?，电阻箱或滑动变阻器应选择?（填写器材前面的字母）。
?（2）请在下面所给方框内，画出利用所选器材测干电池的电动势和内阻的实验电路
图。

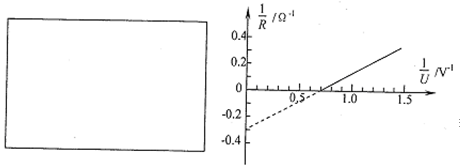

（3）某同学在实验中得到了多组路端电压和外电阻的数据，对所得数据进行处理后，在坐标纸上做出了如右上图线：
?由图线得出：干电池的电动势E=?V，内阻r=?Ω（结果保留两位有效数字）。

参考答案：II（1）B；D（每空2分）
?（2）如右图（4分）

?（3）1.4; 3.3 （每空2分）

本题解析：分析：（1）实验中要能保证安全和准确性，根据干电池的电动势可选出电压表；本实验中采用电压表及电阻箱测量电动势和内电阻；故只能选用电阻箱；
（2）本实验应采用电阻箱和电压表联合测量，由实验原理可得出电路原理图；
（3）由原理利用闭合电路欧姆定律可得出表达式，由数学关系可得出电动势和内电阻．
解答：解：（1）由题意可知，电源电动势为1.5V，则电压表应选B；
由于题目中没有给出电流表，故只能用电阻箱和电压表配合，故只能选取电阻箱；故选D；
（2）本实验中采用伏阻法测量，故将电阻箱串联在电源两端，电压表并联，原理图如下图；

（3）由闭合电路欧姆定律可知，U=R，变形得：=×-
由图象图象的截距表示内电阻的倒数，故r==3.3Ω；
斜率等于=，解得：E=1.4?V
故答案为：（1）B? D（2）如上图所示；（3）1.4，3.3．
点评：本题为设计性实验，在解题时应注意明确实验的原理；并且要由实验原理结合闭合电路欧姆定律得出表达式，由图象得出电动势和内电阻．

本题难度：简单

3、实验题  二极管是电子线路中常用的电子元器件.它的电路符号如图（甲）所示，正常使用时，“+”极一端接高电势，“—”极一端接低电势.要描绘某二极管在0~8V间的伏安特性曲线，另提供有下列的实验器材：电源E（电动势为8V，内阻不计）：压档v有五个量程，分别为2.5V、10V、50V、250V、500V，可视为理想电压表）；开关一只；导线若干。

小题1:在在内画出测定其伏安特性的电路原理图，并在图上注明电压表挡所选量程。
小题2:利用多用电表电压挡测量正常使用中的二极管电压时____________（选填“红”或“黑”）表笔流入电表。

小题3:某同学通过实验得出了图乙所示的伏安特性曲线图.接着，他又用该二极管、电源E和另一只固定电阻R等组成图丙所示的电路，当闭合开关后，用多用电表的电压挡测得R两端的电压为0.8V，由此可以判断固定电阻R的阻值大约为_____________.

参考答案：
小题1:

小题2:红?红（每空1分）
小题3:80

本题解析：此题涉及描绘伏安特性曲线。小题1:测定电压范围为08V，所以电压表选择量程为10V的电压表，滑动变阻器采用分压接法。二极管的电阻都比较小，应采用电流表的外接法。小题2:所有电表在使用的时候，都是电流从红表笔流入。小题3:若电阻上的电压为0.8V，则二极管上的电压为7.2V，由二极管的伏安特性曲线可知此时电路电流为10mA，则电阻的阻值为.本题考查了仪器的选择、电路图设计、数据处理，有一定综合性，难度一般。

本题难度：一般

4、实验题  下列关于多用表欧姆档测电阻的说法中正确的是?。
A．测量电阻时，如果指针偏转过大，应将选择开关拨至倍率较小的档位，重新调零后测量
B．测量电阻时，如果红．黑表笔分别插在负．正插孔，则会影响测量结果
C．测量电路中的某个电阻，应该把该电阻与电路断开
D．测量阻值不同的电阻时，都必须重新调零

参考答案：? AC

本题解析：此题涉及多用电表的使用 。欧姆表的表盘，零点在右侧，则测量测量电阻时，如果指针偏转过大，则表示电阻小，应将选择开关拨至倍率较小的档位，重新调零后测量。所以A选项正确。测量电阻时，电流的流向对电阻阻值没有影响，所以将红．黑表笔分别插在负．正插孔，不会影响测量结果，B答案错误。应为欧姆表内部有电源，故测量电路中的某个电阻，应该把该电阻与电路断开，C答案正确。测量阻值不同的电阻时，如果需要更换挡位，则必须重新调零；如果不需要更换挡位，则无须调零。D选项错误。所以答案选AC.本题考查了欧姆表的使用步骤和原理，注重对基础知识的理解。

本题难度：简单

5、选择题  灯泡的伏安特性曲线”的实验中，选用“2.5V3W”的灯泡，所用电流表内阻约为0.5Ω，电压表的内阻约为3kΩ，则应该选择以下哪个实验电路图（　　）
A．
B．
C．
D．

参考答案：描绘灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法；
灯泡正常发光时的电阻为：R=U2P=2．523≈2Ω，电流表内阻约为0.5Ω，电压表内阻约为3kΩ，
电压表内阻远大于灯泡电阻，电流表应采用外接法，由图示可知，应选择图A所示电路图．
故选：A．

本题解析：

本题难度：简单
