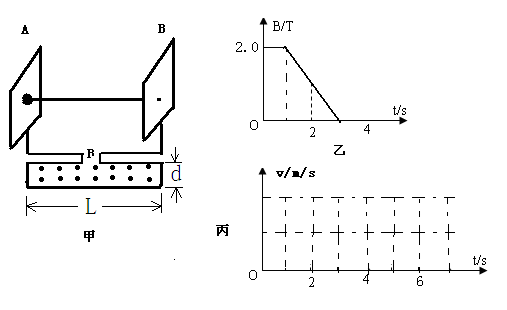

1、计算题 如图甲所示,一长为L = 2m的金属“U”型框与两平行金属板AB相连,两板之间用一绝缘光滑水平杆相连,一质量为M=0.1kg,电量大小为q=0.1c可看成质点的带电小球套在杆中并靠近A板静止,从t=0时刻开始,在 “U”型框宽为d = 1m内加入垂直纸面向外且大小随时间变化的磁场(如图乙所示)后,发现带电小球可以向右运动.求:
1.小球带何种电荷
2.小球达到B板时的速度大小
3.通过分析计算后在丙图坐标系中作出小球在AB杆上的V-t图象.
2、计算题 如图所示,劲度系数为k的轻弹簧,左端连着绝缘介质小球B,右端连在固定板上,放在光滑绝缘的水平面上。整个装置处在场强大小为E、方向水平向右的匀强电场中。现有一质量为m、带电荷量为+q的小球A,从距B球为S处自由释放,并与B球发生碰撞。碰撞中无机械能损失,且A球的电荷量始终不变。已知B球质量为A球质量的3倍,A、B小球均可视为质点。求:
(1)A球与B球碰撞前瞬间的速度v0;
(2)求A球与B球第一次碰撞后瞬间,A球的速度v1和B球的速度v2;
(3)B球被碰后的运动为周期性运动,其运动周期,要使A球与B球第二次仍在B球的初始位置迎面相碰,求劲度系数k的可能取值。
3、选择题 一带负电油滴在电场中从N到M的运动轨迹如图中虚线所示,实线为电场线,不计空气阻力。则可以判断:
A.M点电势小于N点电势
B.M点场强大于N点场强
C.油滴在M点电势能小于N点电势能
D.油滴从N运动到M,重力势能和动能之和减小
4、计算题 (15分).如图所示,一质量为m = 2g,电量为的小球,从与水平方向成37°角的两块平行金属板A、B的A板上的小孔P沿水平方向射入,小球在A、B板间做直线运动,两板的间距为d = 4cm。问:
(1) A、B两板的电压UAB是多少?
(2)小球入射的速度v0至少多大才能到达B板?
5、选择题 如图所示,静止的电子在加速电压为U1的电场的作用下从O经P板的小孔射出,又垂直进入平行金属板间的电场,在偏转电压U2的作用下偏转一段距离。现使U1加倍,要想使电子的运动轨迹不发生变化,应该
[? ]
A.使U2加倍
B.使U2变为原来的4倍
C.使U2变为原来的
D.使U2变为原来的
