1、选择题  一只标有“220V，60W”字样的白炽灯泡，将加在两端的电压U由零逐渐增大到220V，在此过程中，电压U和电流I 的关系可用图线表示。在下列四个图象中符合实际的是（?）

参考答案：B

本题解析：白炽灯泡上的电压U由零逐渐增大到220V时，白炽灯泡的温度不断升高，电阻增大，由欧姆定律得到，等于图线上的点与原点连线的斜率，电阻一直增大，斜率一直增大．故选B，
点评：实际的灯泡，其电阻会温度升高而增大，其U-I图线不是直线，可以从数学角度理解其物理意义．

本题难度：一般

2、计算题  如图所示，电阻R1 = 2Ω，小灯泡L上标有“3V，1.5W”（灯泡的电阻不随温度变化），电源内阻r = 1Ω，滑动变阻器的最大阻值为R0（大小未知）.当触头P滑动到最上端 a时, 安培表的读数为l A（其电阻不计），小灯泡L恰好正常发光，求：

(1)滑动变阻器的最大阻值R0；?
(2)电源的电动势E多大;
(3)当触头P滑动到最下端 b时电源的效率多大?

参考答案：(1)6Ω? (2)6V? (3)89%

本题解析：(1)触头P滑到a端,与灯L并联,灯正常发光,
∴
又
∴
(2)
(3)P滑到b,灯被短路,
则电源的效率
点评：本题是简单的电路的分析和计算问题，这类问题首先要搞清电路的结构，其次要把握电流、电压的分配关系。

本题难度：一般

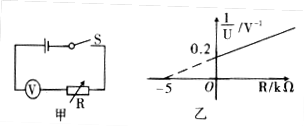

3、选择题  如图，甲电路可测出电压表内阻，已知电源内阻忽略不计，R为变阻箱，其取不同值时电压表示也变化，图象如图乙，则电压表内阻Rv及电源电动势E为（?）

A．kE=2V
B．kE=5V
C．kE=50V
D．kE=2V

参考答案：B

本题解析：由题可得,所以电源电动势为1/0.2=5V，，所以选B。

本题难度：一般

4、选择题  关于闭合电路，下列说法中正确的是（ ? ）
A．闭合电路中，外电阻越大，电源的路端电压就越大
B．闭合电路中，电源的路端电压越大，电源的输出功率就越大
C．闭合电路中，电流越大，电源的路端电压就越大
D．闭合电路中，电流总是从电势高的地方流向电势低的地方

参考答案：A

本题解析：

本题难度：简单

5、选择题  一个T型电路如图所示，电路中的电阻R1=10Ω，R2=120Ω，R3=40Ω，另有一测试电源，电动势为100V，内阻忽略不计，则（　　）
A．当cd端短路时，ab之间的等效电阻是40Ω
B．当ab端短路时，cd之间的等效电阻是40Ω
C．当ab两端接通测试电源时，cd两端的电压为80V
D．当cd两端接通测试电源时，ab两端的电压为80V
